手动天窗开窗器

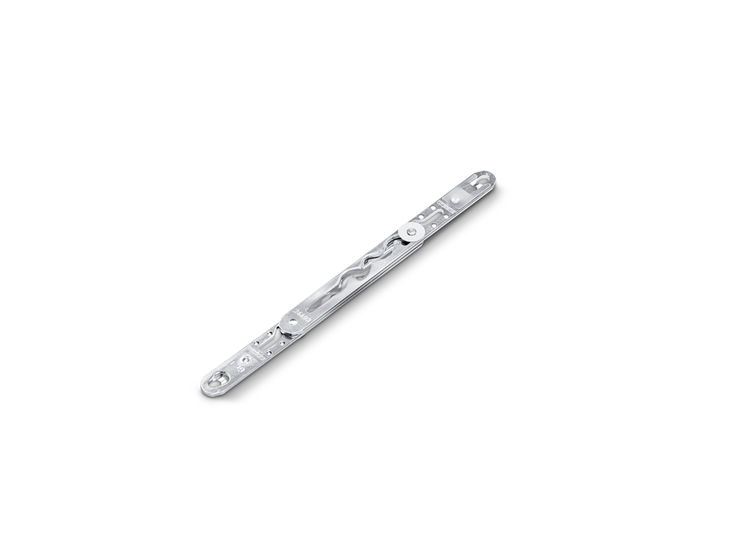

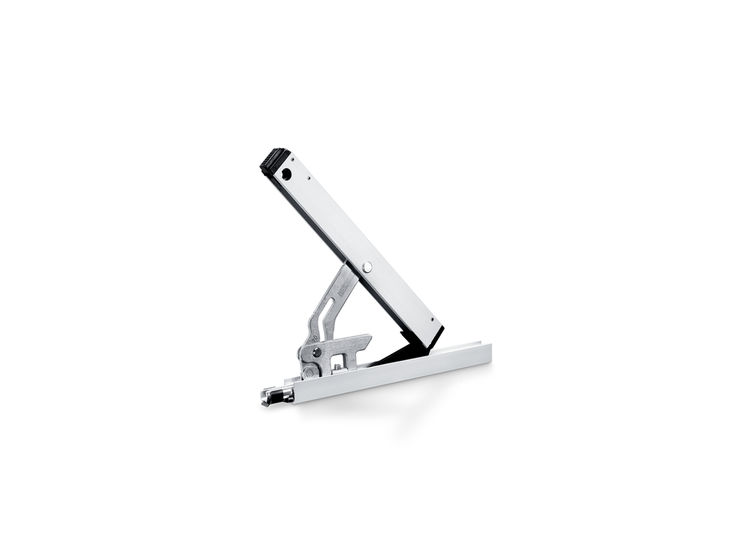

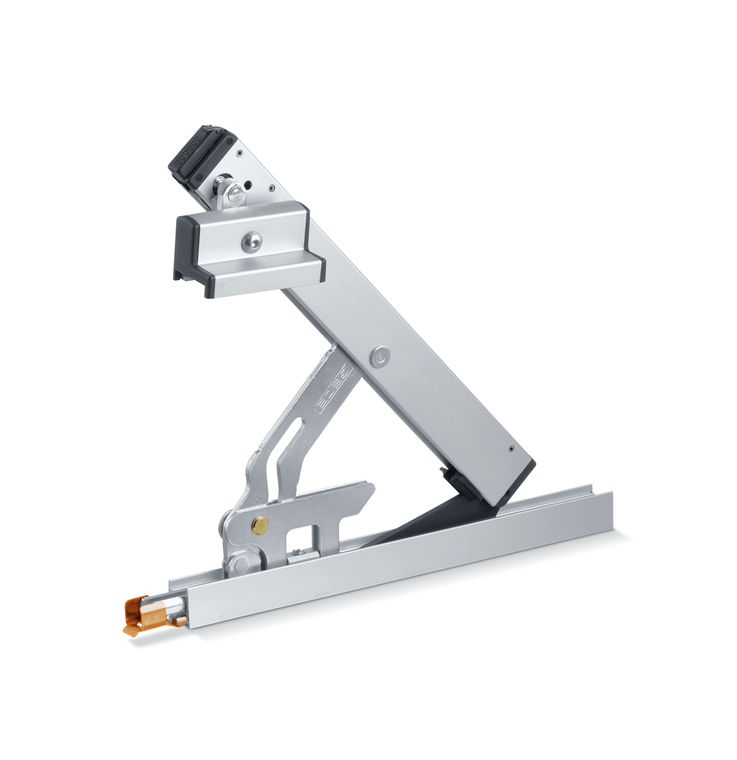

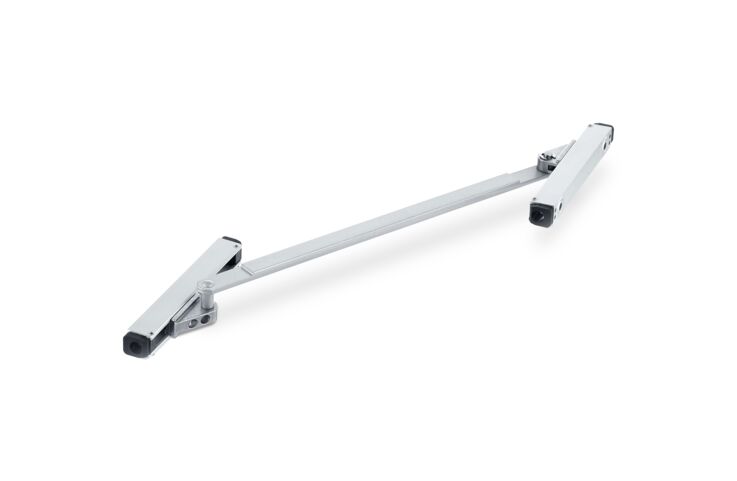

OL 90 N * 吸顶式安装薄型天窗开启器，开口宽度为170 mm
- 实现所有高度的窗扇的完全开启宽度都达到170 mm
- 可调节开启宽度
- 平面化剪式滑撑的设计，节省空间
- 剪式滑撑中集成的窗扇锁闭装置可确保安全锁定
- 防解链装置和可锁定手柄提供了额外的安全性

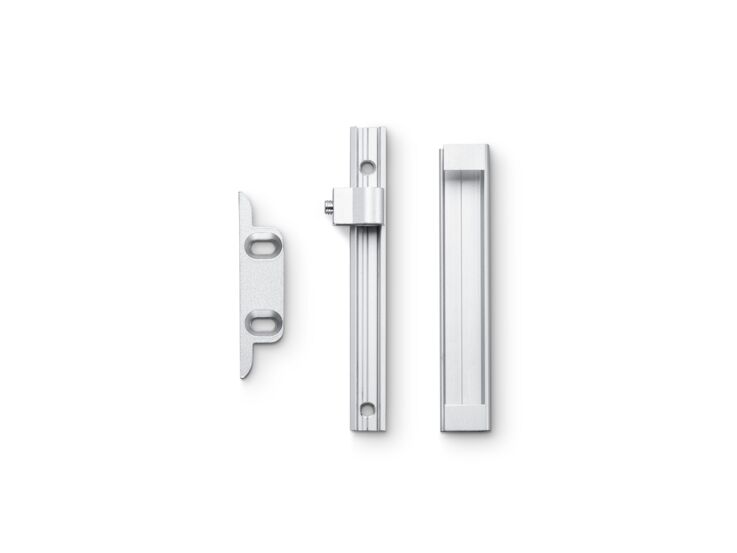

- 锁架和附加锁定装置提高了安全性和气密性
- 使用触发按钮进行简单的剪叉悬挂/脱钩操作，即可从内部和外部清洁窗户
- 完全预装的装配组，便于安装
配置变体
- 房间和楼梯的舒适和日常通风
- 内开下悬窗
- 也可用于矩形的内开上悬窗
- 可以实现诸如倾斜、三角形、圆形和平拱形窗户之类的特殊形状
- 可单独用于各种应用 (立柱框架传动和窗框传动等)

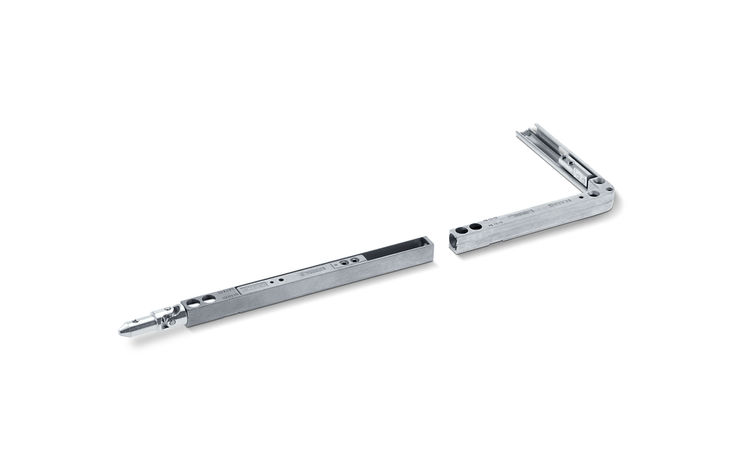

- 通过转角传输实现几个窗口的耦合和操作
- 通过 E 212 电动线性门机实现自动化
- 安装在木质、塑料或轻金属窗户上
- 窗框安装

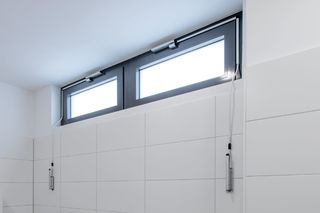

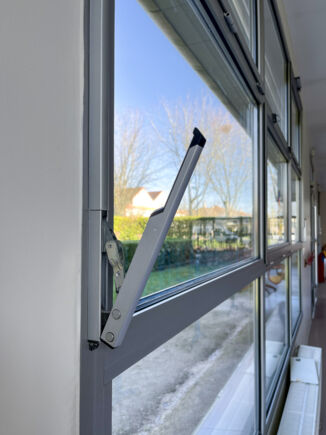

参考对象安装情况和视频

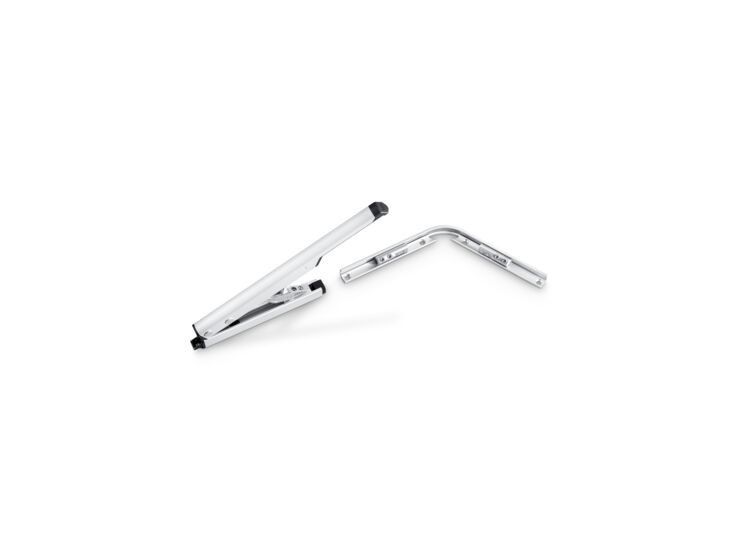

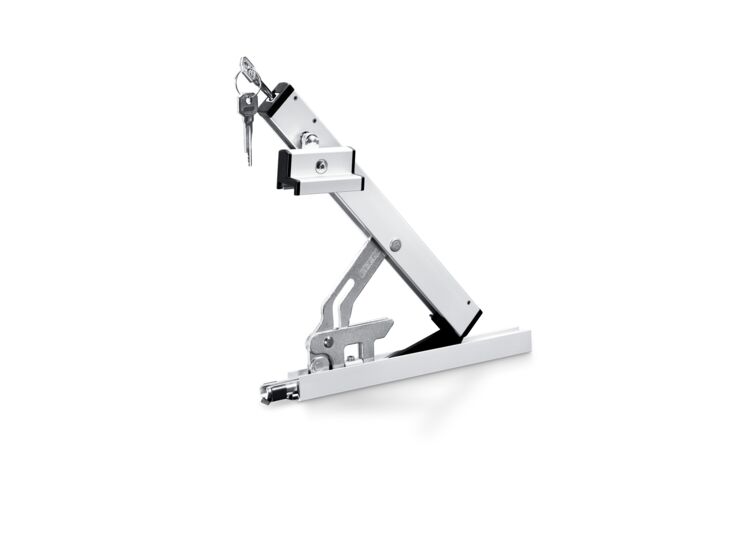

OL 90 N
170 mm © GEZE GmbH
© Nathalie Léopold / GEZE France
产品说明书
| OL 90 N | |
| 长度 | 242 mm |
| 深度 | 49 mm |
| 高度 | 16 mm |
| 开门宽度（最大） | 170 mm |
| 门扇宽度（最小） | 380 mm |
| 窗扇高度（最小） | 250 mm |
| 门扇重量（最大） | 80 kg |
| 配合行程 | 54 mm |
| 可调打开宽度（减少冲程） | 有条件取决于 |
| 窗扇锁集成在剪刀撑中 | 是 |
| 松开按钮可打开斜拉杆 | 是 |
| 防盗锁 (SKG) | 是 |
| 可上锁 | 是 |
| 卸下禁止器 | 是 |
下载
产品影像

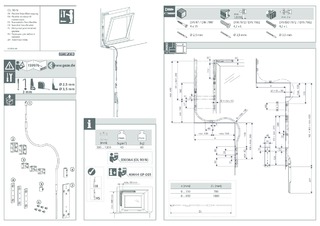

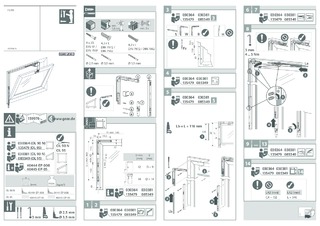

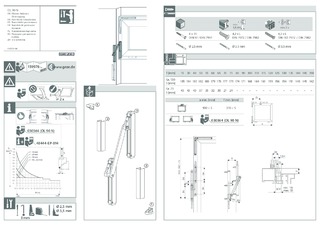

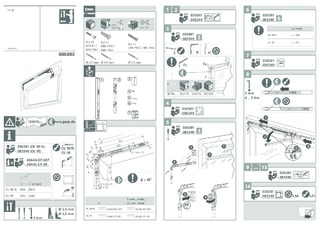

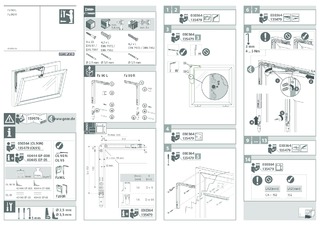

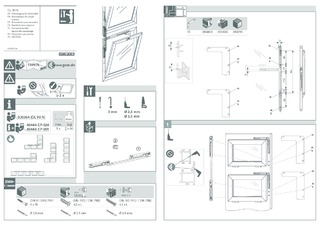

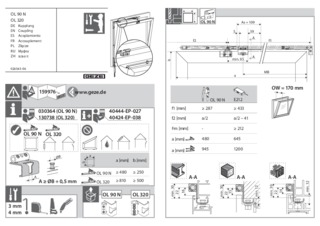

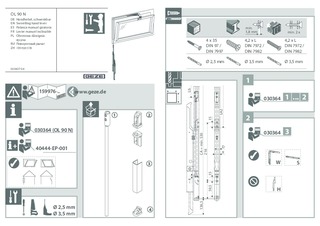

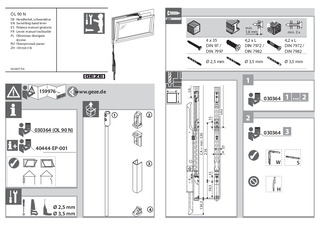

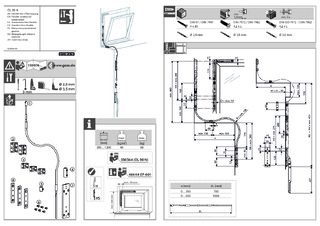

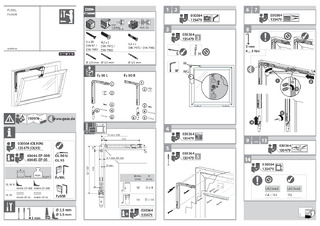

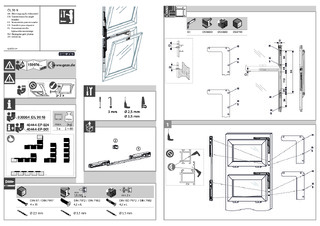

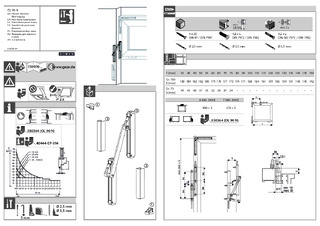

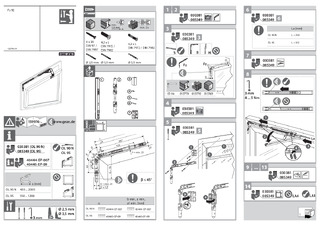

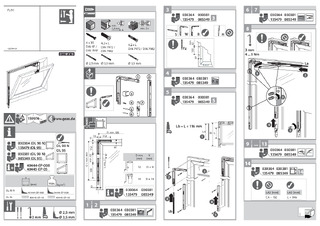

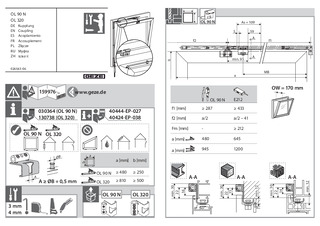

手册
