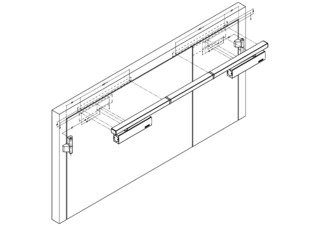

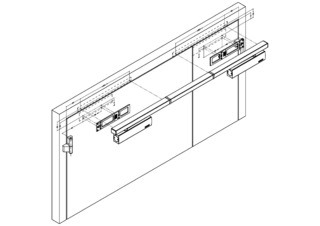

TS 5000 E-ISM/G * 上置闭门器系统,带滑尺,用于双扇门,集成顺位关门控制和电动保持装置
- 系统配备两个闭门器:TS 5000和 E-ISM / G 导轨,主动扇配备停门装置
- EN2-6级可变调节闭合力
- 工作电压为24V 直流电
- 可用于左右开门,无需转换
- 导轨内的电动停门装置可在门扇开启角度为 80°-130°的范围内保持停门
- 可使用电磁门吸将被动扇保持停门状态
- 闭门顺位装置使主动扇保持静止等待状态直至被动扇完全关闭
- 配备液压闭锁装置,在临到达全闭位置前可加速闭门
- 闭合速度可单独调节
- 内置缓冲装置,可减慢门扇被强行推开时的速度
- 可视化闭合力显示,便于控制设置
- 所有功能均可从正面进行调节
应用领域
- 防火和防烟门
- 单向开启左右双开门
- 适用于对称门和子母门
- 单开门,最大合页间距 2800 mm、最大门扇宽度 1400mm
- 最小合页间距 1300 毫米,最小被动扇宽度 400 毫米
- 合页同侧门扇安装
- 被动扇带内置停门装置的停门系统
产品说明书
TS 5000 E-ISM/G | |
符合 DIN 18040 标准的无障碍门,门扇宽度(最大)以毫米为单位 | 1400 mm |
门扇宽度(最大) | 1400 mm |
安装方式 | 合页同侧门扇安装 |
开启角度(最大) | 180 ° |
输入电压 | 24 V DC |
最小合页间距 | 1300 mm |
被动扇最小宽度 | 400 mm |
防火门适用性 | 是 |
闭门力级可调 | 是,无级可调 |
关门速度可调 | 是 |
闭锁动作可调 | 是,通过阀 |
内置开门缓冲功能 | 是,液压可调式 |
闭门力级调节位置 | 正面 |
闭门力级可视条 | 是 |
停门单元 | 电控 |
主动门扇/被动门扇上的停门装置 | 是 / 否 |
停门范围 | 80 ° - 130 ° |
内置顺位功能 | 是 |
