TS 5000 E-ISM/G

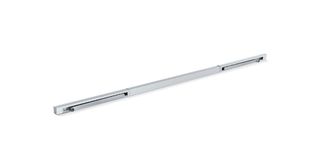

TS 5000 E-ISM/G 滑尺 * 贯穿式,带 ISM 隐藏式闭门顺位控制、主动扇上的电控停门装置和连杆

隐藏式闭门顺位控制滑尺 TS 5000 超长型
  • 电源电压 24V 直流电
  • 可变调节固位力的机电停门装置
  • 可实现 +/- 2 mm的高度补偿
  • 闭门顺位装置使主动扇保持静止等待状态直至被动扇完全关闭
  • 提供防破坏保护的柔性 Bowden 电缆
  • 通过加长孔,可在4mm范围内水平调节安装位置
显示更多信息
  • 搭载螺旋滑块
联系我们

应用领域

  • 带顺位功能的双扇门
  • 主动扇带内置停门装置的停门系统
  • 合页同侧安装
  • 左右两边的双向开启门
  • 适用于对称门和子母门
  • 单向开启门,最大合页间距 2800 毫米

产品说明书

TS 5000 E-ISM/G 滑尺
输入电压 24 V DC
电力消耗 2.4 W
额定负载 100 %
余波 20 %
防护等级 IP43
最小合页间距 1300 mm
被动扇最小宽度 400 mm
符合标准 EN 1155, EN 1158
长度 2630 mm
宽度 40 mm
高度 30 mm
开门限位可升级
停门单元 电控
主动门扇/被动门扇上的停门装置 是 / 可选
使用主动/被动门扇上的停门磁铁的停门功能 可选
停门装置可以被覆盖
停门范围 80 ° - 130 °
内置顺位功能
可以进行高度校正
柔性开启限位器
