新德国足协足球场的排烟排热系统和紧急出口系统定制方案

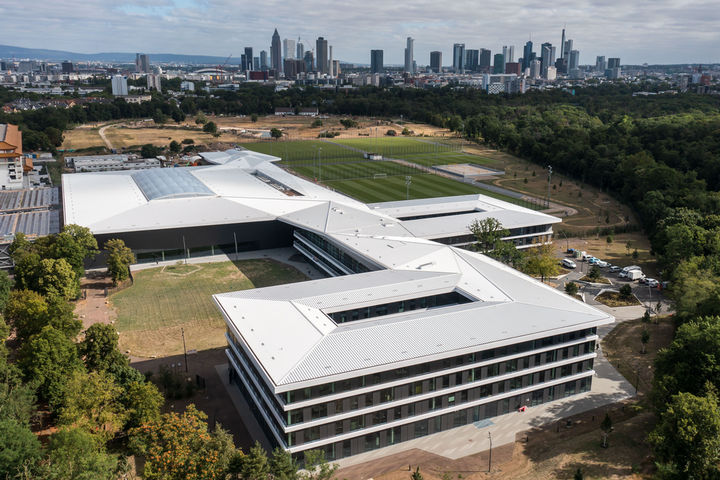

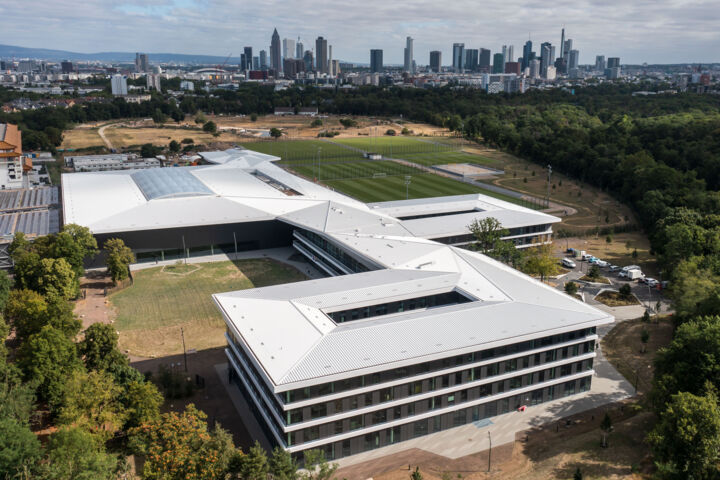

德国足球协有了新家:德国足协足球场位于法兰克福,是训练、会议和管理中心。当然,这里安全最重要。我们定制的排烟排热系统和紧急出口系统方案满足了这些高标准的要求 - 当然也符合相应的建筑法规。
德国足协足球场内预防性消防和排烟排热系统
预防性消防的目的是阻止火灾的发生,以及在发生火灾时减缓火势蔓延,保护人员、建筑物和财产。为了在发生火灾时尽快为建筑物内排烟排热,法律规定必须安装排烟排热系统 (RWA)。除其他外,各州的建筑法规以及 DIN 标准“DIN 18232-2 排烟排热控制系统 第 2 部分:自然排热和排烟通风设备 (NRA);尺寸、要求和安装”和 DIN EN 12101 “排烟排热控制系统”对此进行了规定。
更多关于排烟排热系统的信息
专为德国足球协会足球馆定制的排烟排热系统方案

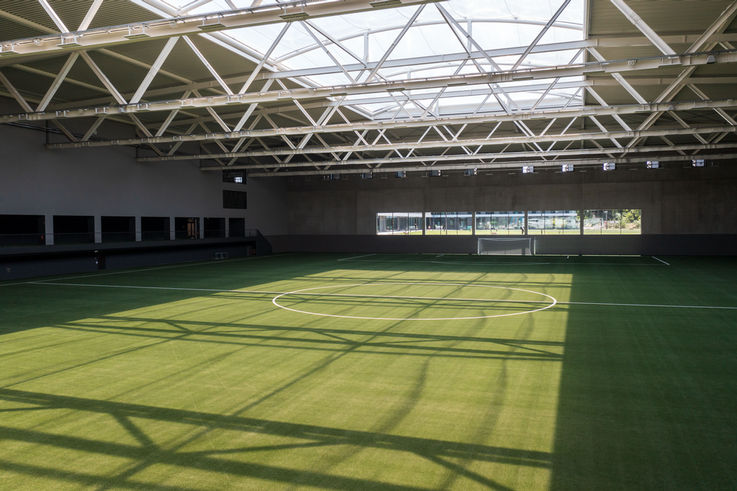

足球馆的排烟排热系统利用热力产生的上升气流。 © Getty Images

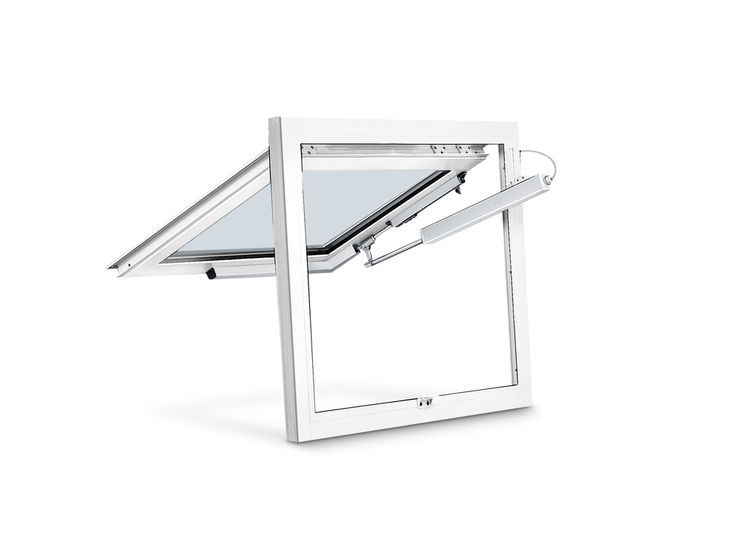

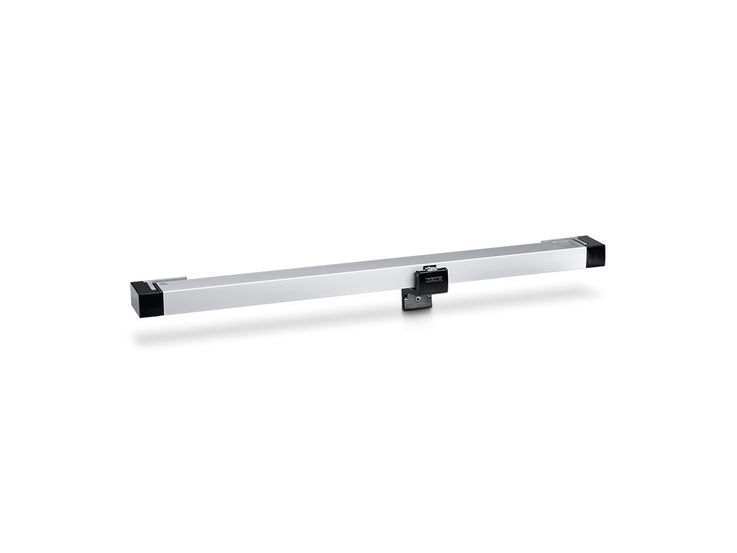

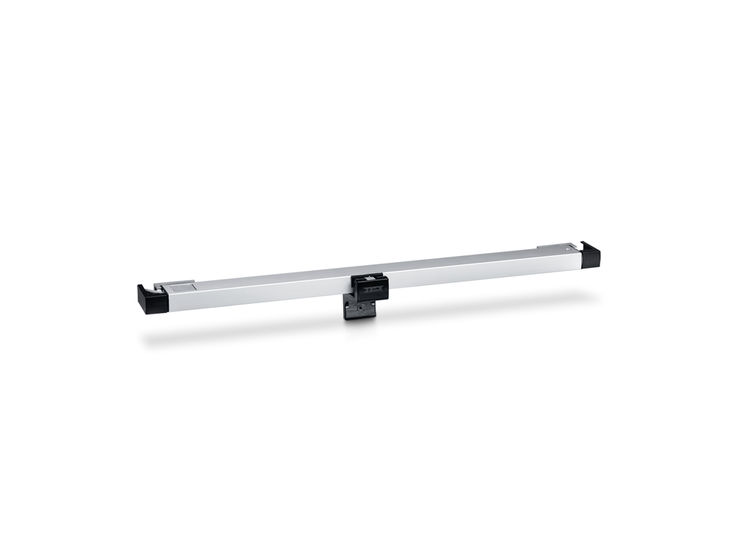

德国足球协会足球馆的排烟排热系统利用了上部幕墙区域的开口,通过热力产生上升气流来实现快速排烟和针对性排热。由于空间体积巨大,因此需要很高的溢流口。德国足球协会足球馆的 22 个排烟排热系统进风口在 18 米高的位置,堪称一个特殊挑战。此外,每个约 5 平方米的排烟排热系统进风元件在发生火灾时必须在有风荷载的情况下快速安全地打开和关闭。为了应对这一挑战,我们提出了定制排烟排热系统解决方案:我们的 E 3000 Syncro 重载推杆式窗机特别适用于重型立面和屋顶窗面,因为它们具有非常高的推拉力。此外,专为德国足协足球馆制作的支架将负荷传递到建筑物中。现在,每个元件上的两个 E 3000 Syncro 推杆式窗机确保在对应 DIN 1055-4 标准的风荷载下排烟排热系统进风口能够安全开启和关闭。

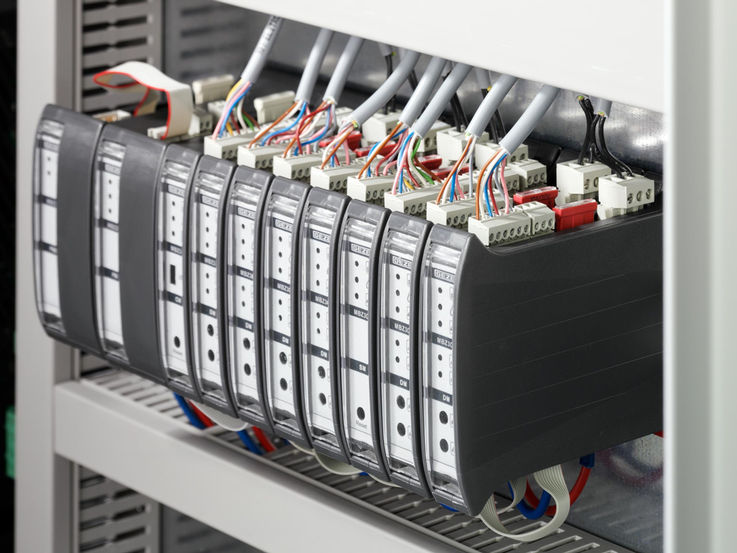

22 个元件上的 E 3000 Syncro 窗机各需要 10A 的高耗电量。为了提供功率,使用了 4 个带有联网功能的 MBZ 300 72Ah 中央应急电源控制系统。

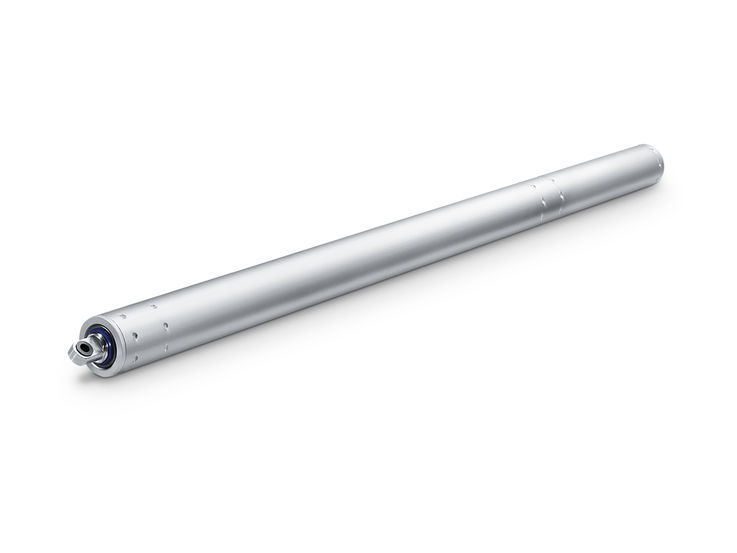

E 3000 推杆式窗机的优点:
- 坚固防锈的推杆式窗机,内置末端位置阻尼器
- 特别适用于屋顶区域的重型窗户
- 根据 DIN EN 12101-2 标准,作为自然排烟排热装置 (NRWG) 进行检查
- 理想的排烟排热系统 (RWA),适合用于排气系统和自然通风
- 通过丰富的支架,在主次关闭边缘有多种安装选择
- 低调的铝制外壳完美地融入了建筑风格

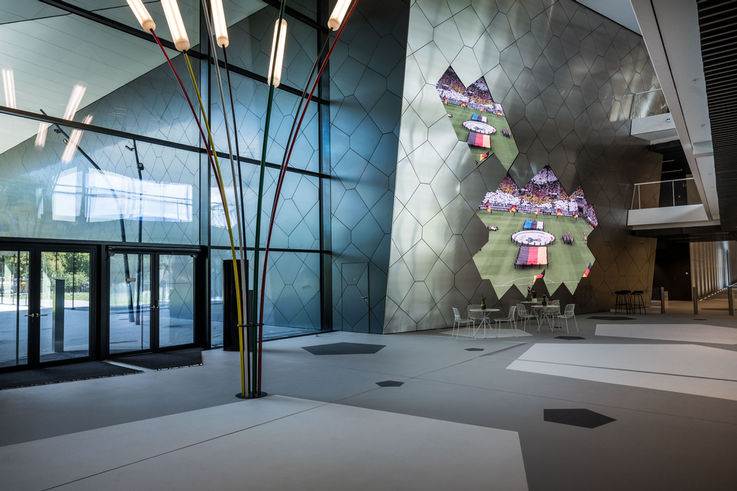

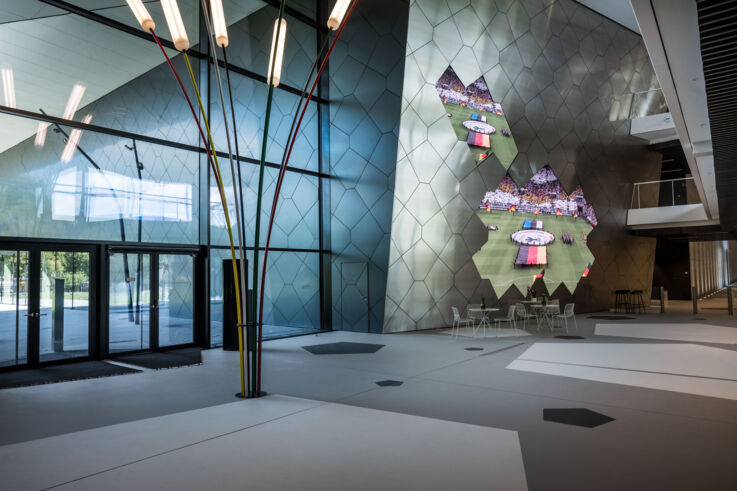

带有GC 342 激光扫描仪的Powerturn确保了入口区域的安全和便利。 © Getty Images
德国足协足球场的幕墙由来自土耳其的 Pimeks Metallbau 公司及其德国分公司负责。因此,整个项目过程中,为了协调需要不断地与安卡拉总部的技术支持进行在线会议。由于我们盖泽公司的联系人从设计到执行都随时可现场提供服务,因此我们为项目顺利进行和遵守施工节点做出了重要贡献。
关于 E 3000 推杆式窗机的详细信息盖泽在德国足协足球场展示了高超的方案解决能力。这不仅是指门和安全技术设备,还是从设计到执行的可靠项目跟进,以及在现场提供服务的联系人。
Marcus Pfeifer,法兰克福 Groß & Partner 房地产开发有限公司的技术总监兼执行董事会成员,该公司作为德国足协的总承包商完成了这一杰出的项目。暗装的门总控台 TZ 320 与室内设计完美融合。 © Getty Images
外门上的紧急疏散和救生通道系统 (RWS)
像德国足协足球场这样的大型建筑群中,紧急疏散和救生通道很重要,以救援人员在紧急情况下快速进入并且可以实现安全疏散。我们的 TZ 320 门总控台用于紧急疏散和救生通道系统,防止德国足协足球场的侧出口未经授权的开启,并在紧急情况下确保门紧急解锁。同时,通过门禁控制系统短期放行,确保授权人员进出。
此外,我们还提供了紧急疏散和救生通道系统终端的数字联网解决方案,可以实现集中可视化和控制。
TZ 320 门总控台的其他优点:
- 符合关于逃生通道门的电气锁定系统的准则 (EltVTR) 以及欧洲标准 EN 13637(逃生通道门电控逃生门系统)
- 允许上锁、长期解锁、短期解锁操作模式
- 可编程的继电器输出端
- 集成 LED 指示器,用于显示报警、上锁和门状态
- 集成的周定时器和闸门功能
德国足协新足球场建筑群包括:
- 设有媒体区的行政大楼
- 带技术实验室和恢复区的德国足协足球学院
- 健身房
- 会议区
- 运动员之家(供内部使用)
- 医学中心
- 足球馆
- 五人制足球馆和活动厅
- 3.5个足球场和户外体育设施
