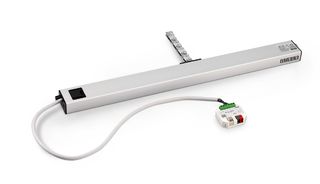

Slimchain 24 V电压版本、适合诸多应用场景、精美设计的链式开窗器
- 外观纤巧精美，可完美集成进幕墙设计
- 连续可调的驱动行程和单独的速度，用于通风、排烟和散热
- 提供特殊版本 - 可针对左开/右开门，配置行程、线缆长度、颜色和对齐方式
- 最多可同步四个门机，无需外部控制单元
- 通过 DIP 开关切换操作模式（单机、同步、主开窗器、副开窗器）

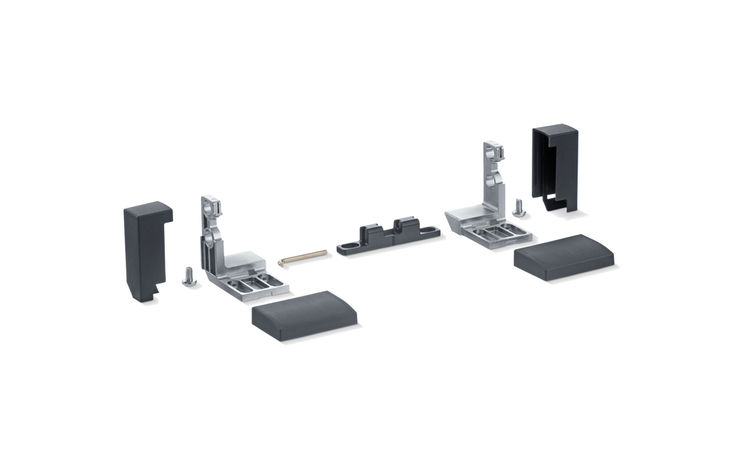

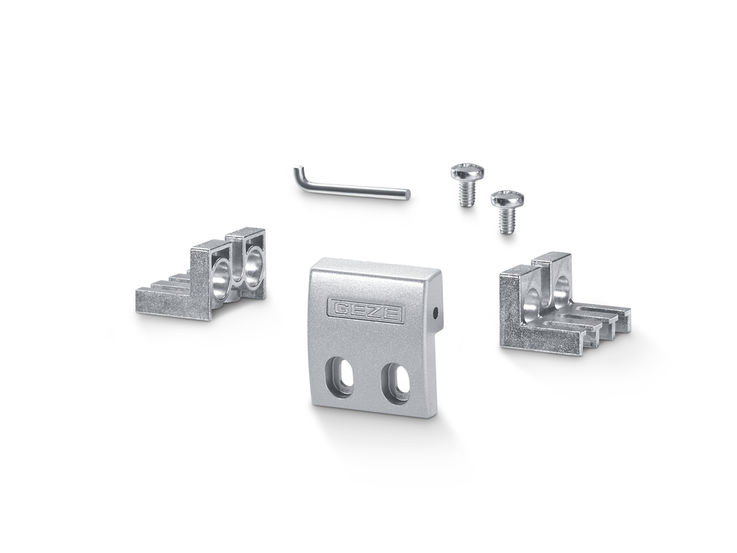

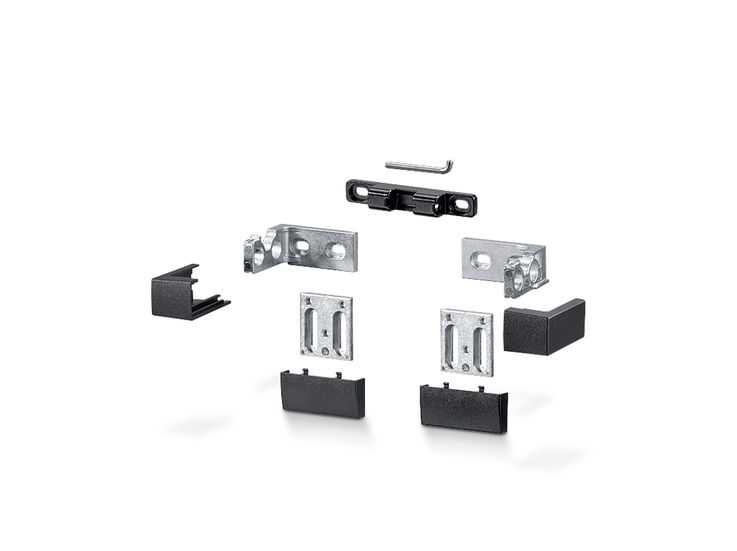

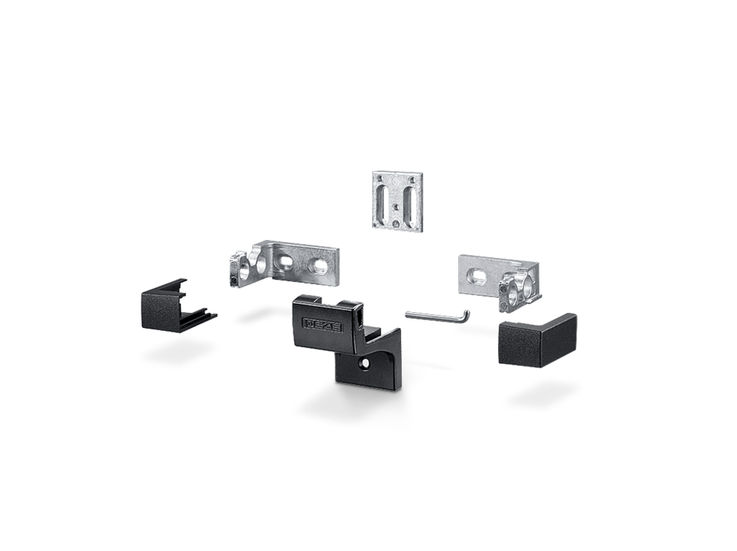

- 可通过 Smart fix 安装系统轻松快速安装
24 V电压版本、适合诸多应用场景、精美设计的链式开窗器
应用领域
- 幕墙区域的排烟排热及自然通风 (24 V)
- 可在排气和送风系统中使用
- 支持内外双向开启的下悬、上悬和侧悬窗
- 上悬式与平开窗扇
- 安装在木制、塑料或金属窗上
- 窗扇、窗框或集成安装
- 与 Power lock 锁闭驱动装置相结合的系统解决方案
参考对象安装情况和视频

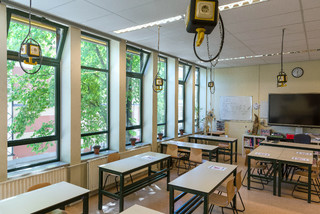

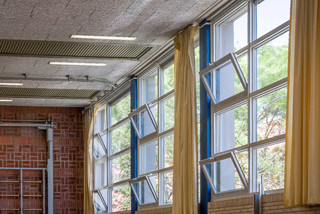

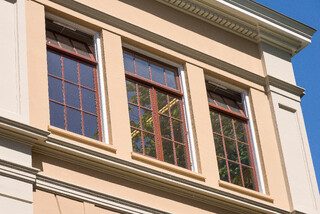

Praedinius 高级中学的通风解决方案
实现窗户自动化是用户友好型通风解决方案。可灵活地将窗户系统集成在建筑楼宇控制技术系统中，因此能在规定时间内或在特定情况下自动打开和关闭窗户。 © Zweitse Korten / GEZE GmbH

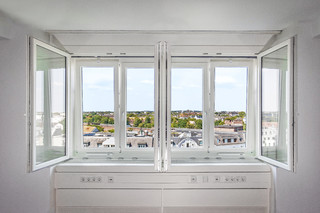

链式开窗器 Slimchain, 锁闭门机 Power lock
链式开窗器采用先进的设计，具有很多应用方案 24 V 版本中, 安装在住宅楼宇中 © GEZE GmbH
Power lock 和 Slimchain
Slimchain 链式开窗器设计得当，具有多种应用可能性，可与 Power lock 锁闭门机组合使用 © GEZE GmbH
Power lock 和 Slimchain
Slimchain 链式开窗器设计得当，具有多种应用可能性，可与 Power lock 锁闭门机组合使用 © GEZE GmbH

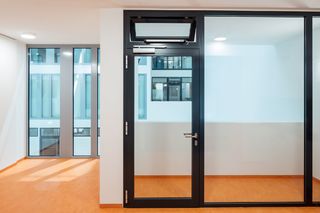

TS 5000 ECline 带 Slimchain，采用门框安装，安装在 Leonberg 的市政厅
上置滑尺式闭门器用于无障碍的单扇门，带开门辅助，可轻松打开和便捷式操作 © Jürgen Pollak / GEZE GmbH

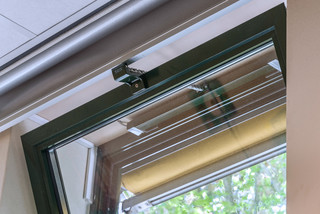

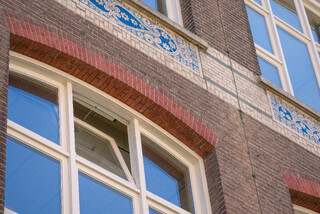

Slimchain 24V 链式开窗器
Praedinius 高级中学的开窗器均与空气质量传感器连接。因此，当传感器检测到室内二氧化碳含量过高时，窗户将自动打开进行通风。 © Zweitse Korten / GEZE GmbH

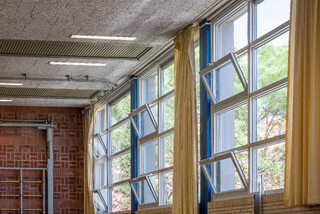

链式开窗器 Slimchain 24V
舒适的用户友好型通风解决方案：Praedinius 高级中学的开窗器均与空气质量传感器连接，用于在空气质量下降时自动打开窗户。 © Zweitse Korten / GEZE GmbH

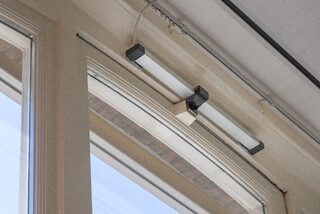

Praedinius 高级中学的 Slimchain 24V 开窗器
随时随地打开窗户呼吸新鲜空气。自动开窗器是最佳解决方案，可与电子控制系统共同通过二氧化碳、温度、消防或烟雾传感器或智能建筑控制系统 (KNX) 完全与楼宇管理系统连接。 © Zweitse Korten / GEZE GmbH
GEZE Slimchain 和 IQ box KNX
自动化和联网的门窗系统，且配备可控制式天然通风装置，因此，您总能体验到舒适的室内气候。 © GEZE GmbH

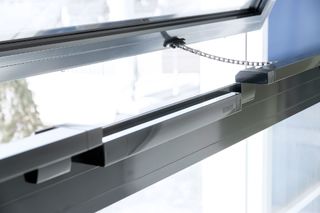

链式开窗器 Slimchain
链式开窗器 Slimchain 在移动办公室楼中 © Exorbitart / GEZE GmbH

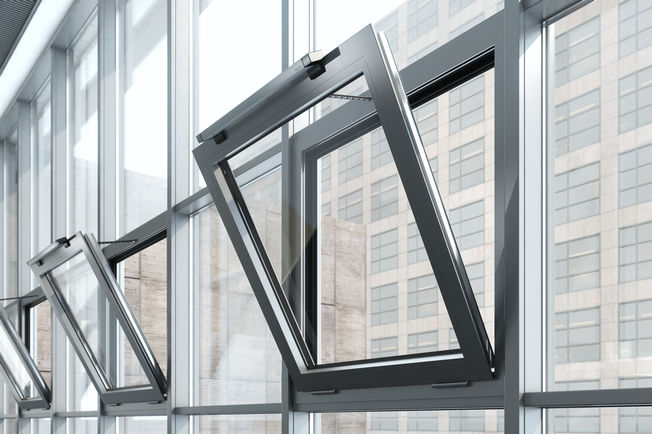

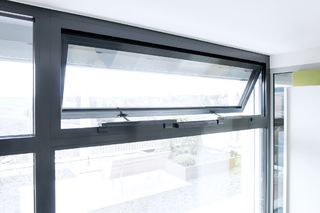

链式开窗器 Slimchain, 安装在办公室楼中
立面区域中的排烟排热系统及自动通风 (24 V) 可用于排气和进气系统 © Exorbitart / GEZE GmbH

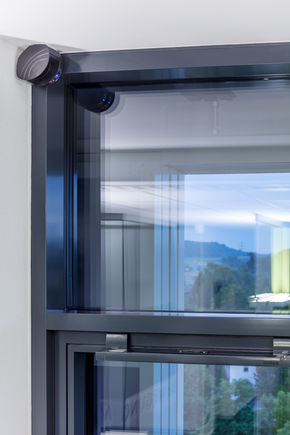

链式开窗器 Slimchain 带 LZR-i100 激光安全感应器，安装在移动办公室楼中
链式开窗器 Slimchain 带 LZR-i100 激光安全感应器，设计美观，应用广泛 © Jürgen Pollak / GEZE GmbH
安全注意事项
落地窗的窗扇可能对附近人员生命和肢体安全造成重大威胁。因此，在下悬窗上使用盖泽开窗器时，必须使用盖泽安全剪刀支撑臂。
产品说明书
| Slimchain | |
| 窗框所需空间（最小） | 窗框安装内开：40 mm，窗扇安装内开：16/21 mm，窗框安装外开：31 mm |
| 窗扇所需空间（最小） | 窗框安装内开：40 mm，窗扇安装内开：34/29 mm，窗框安装外开：19 mm |
| 开启速度 RWA | 15 mm/s |
| 开启速度，通风 | 5 mm/s |
| 关门速度（最大） | 5 mm/s |
| 推力（最大） | 200 N（取决于行程），参见力-行程关系图 |
| 锁闭力（最大） | 2000 N |
| 拉力 | 300 N |
| 门扇重量 | 200 kg* |
| 重叠范围 | 0 - 23 mm（取决于行程和支架） |
| 工作电压 | 24 V ± 25 % |
| 工作电压 | 24 V DC |
| 输入电流 | 1.1 A |
| 根据应用范围调整耗电量 | 通风 (24 V)：0.9 A; RWA (18 V): 1.1 A |
| 耗电量 | 22 W |
| 额定负载 | 30 % |
| 特殊电源线长度 | 5 m, 7.5 m |
| 最小芯线截面 | 0.75 mm² |
| 芯线数量 | 4 cores_CN |
| 使用温度： | -5 - 70 °C |
| 防护等级 | IP40 |
| 防护等级 | III |
| 同步功能 | 是 |
| 可调开启速度(通风) | 是 |
| 附加锁定可用 | 是 |
| 备用锁类型 | 锁窗器 |
| 行程缩短的类型 | 同步单元, 出厂设置 |
| 伸出终端位置断电 | 电子式，通过内部路径传感器 |
| 缩进终端位置断电 | 通过消耗电流实现电动、电子化功能 |
| 过载断电 | 是 |
| 60 秒内完全打开 | 是，包含闭锁机组 |
| 通过 SHEV 测试 | 是 |
| SHEV 更多信息 | 是，包含闭锁机组 |
| 门机同步控制装置的数量 | 4 |
| KNX 功能 | 是 |
| 适用于下悬窗，窗框安装内开 | 是 |
| 适用于下悬窗，窗扇安装内开 | 是 |
| 适用于下悬窗，窗框安装外开 | 是 |
| 侧开式窗向内开架安装 | 是 |
| 侧开式窗向内开窗扇安装 | 是 |
| 侧开式窗向外开架安装 | 是 |
| 上悬窗向内开架安装 | 是 |
| 上悬窗向外开架安装 | 是 |
| 凸出式上悬窗外开框架安装 | 是 |
| 平开窗向外开框架安装 | 是 |
