RWA 排烟排热系统 (RWA) 提供高效的防火保护和通畅的逃生路径

发生火灾时,烟气中毒是造成人身伤害和死亡的最主要原因。在三次吸入烟气后可能导致失去知觉,十次后可能导致死亡。也就是说,有毒烟气会构成直接的危险。可以通过 RWA 排烟排热系统(RWA 系统)将火灾烟气和热量快速向外排放。

发生火灾时,RWA 排烟排热系统能够针对危险的烟气实现防护

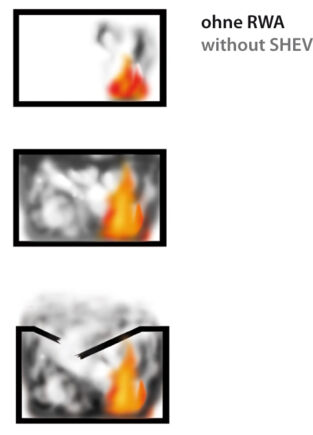

发生火灾时,房间内会快速充满有毒的烟气。

发生火灾时,房间内会快速充满有毒的烟气。

一旦着火,必然会产生烟气:10 kg 纸或纸板能够释放最多 10,000m³ 的烟气。即使只是一个燃烧的纸袋,已经能够非常快速地使办公室自上而下充满烟雾,直至完全被浓烟笼罩。对于火灾而言,烟气对于所涉及人员和消防人员而言是最大的问题。

过程发展极为严峻:在不到三分钟的时间内,烟气会首先阻碍视线。人们会失去方向并且陷入恐慌。不再能够识别逃生路径。再加上一氧化碳 (CO) 气体。其浓度会随着火势呈指数级增大。吸入会导致头疼、中毒现象和失去知觉,直至死亡。

借助 RWA 排烟排热实现无烟的紧急疏散和救生通道

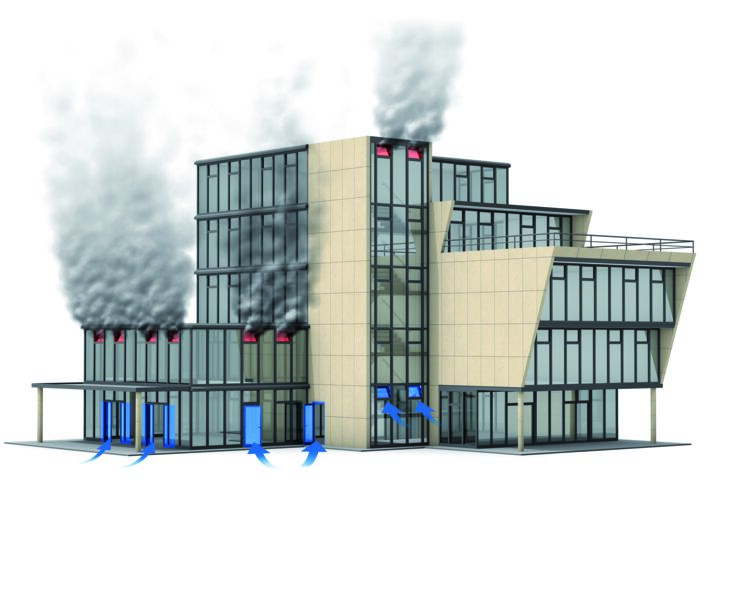

必须尽可能快地将有毒烟气从楼宇中排出。安装了排烟系统进行自然排烟。会自动(通过烟雾探测器)或手动(通过 RWA 按钮)激活 RWA 排烟排热系统。它们会打开通风口,例如 RWA 平开窗或天窗

从而将烟气和热量从楼宇中排出。逃生路径将保持无烟,且消防人员可以针对性且快速地介入救援。

更多关于逃生路线安全性的信息

高效的烟道需要配备进气口

对于 RWA 排烟排热系统的功能而言,起到决定性作用的是上部区域中的排烟和下部区域中的新鲜空气供应。这些进气口有助于灭火。

进气系统能够:

  • 增加热升力,继而通过 RWA 平开窗或者屋顶中的天窗更快速地排放烟气(烟囱效应)。
  • 在房间的下部区域形成少烟层,确保救援和逃生路径上清晰的视野。
  • 通过充分燃烧减少烟气量和易爆的低温碳化气体。
  • 减少热量,使得消防人员能够更接近火场。

前往 GEZE 进气系统

烟道、热量排放、RWA 排烟排热系统和压力通风系统

排烟系统用于预防性防火并在发生火灾时确保排烟。目的是在靠近地面的区域形成稳定且少烟的空气层,从而能够安全地使用紧急疏散和救生通道。打开的烟道同样也会同时排放火灾时产生的热量。这样一来,就能够显著延长承载或断桥构件的支撑能力。因此,排烟和排烟排热 (RWA) 这两个术语往往被用作近义词。

  • 自然排烟系统 (NRA) 指的是通过自然热升力工作的排烟系统,也就是说无需额外的通风驱动器(例如风扇)。
  • 天然排烟排热系统 (NRWG) 包括平开窗、平顶天窗、通风窗帘,它们在发生火灾时会自动打开,继而确保将烟气和高温气体排放到楼宇外。
    根据 DIN EN 12101-2 标准,天然排烟排热系统是一种自然起作用的排烟排热装置,它作为 RWA 排烟排热系统的组成部分设计安装在楼宇中。

    一套天然排烟排热系统的组成部分包括
    • 一扇带有所属组成部分(型材、密封、五金件)的平开窗,
    • 填充板(例如玻璃、板材)和
    • 带有所属组成部分(驱动器、支架、五金件)的驱动器系统
  • 机械式排烟系统 (MRA) 采用电机式驱动器,例如排烟风扇。在此,排烟可以配合排烟管进行,或者没有排烟管。

热量排放 (WA) 指的是墙体或顶面中的材料,其在温度较高时会熔融或自行损毁。通过由此形成的开口,火灾热量就能够从燃烧空间排放到室外。从火灾空间排出的能量进一步减少了承载或断桥构件的升温。由此延迟了这些构件达到临界温度的时间。

这样一来,热量排放系统就能够延长承载或断桥构件的承载能力。热量排放系统通常仅在大火已经持续了一段时间的情况下才会起作用。虽然烟气同样会从开口中排出。但从人员防护或灭火的角度来看,这一过程发生的太晚了。因此,热量排放系统并非排烟系统!

对于排烟排热这一术语以及相关的技术系统,两者的字母缩写都是 RWA。天然排烟排热系统 (RWA) 由下列部分组成:

  • 分别配有驱动器系统的排烟排热系统 (NRA),例如平开窗、天窗、屋顶中的平顶天窗
  • 控制系统和电源(RWA 控制面板)
  • 触发元件(例如烟雾探测器、RWA 按钮)
  • 进气系统(例如通过打开的平开窗或门)
  • 必要时的烟幕(用于较大空间的分隔)

在安全楼梯间必须安装压力通风系统 (DBA):根据标准建筑规范 (MBO § 33),安全楼梯间必须设计为能够杜绝火和烟气侵入。而压力通风系统 (DBA) 或防烟压力系统 (RDA) 则能够满足要求,杜绝烟气。

RWA 排烟排热系统的功能

RWA 排烟排热系统 (RWA) 作为预防性防火措施主要用于人员防护。但其还具有其他功能:



人员防护
保持逃生路径没有烟气

环境保护
避免环境损害

财产保护
保护建筑结构

主动式救援

最大程度减少灭火损失

为灭火提供辅助

被动式救援

最大程度减少灭火剂的使用

火灾的通风

火灾的定位



最大程度降低高温负载

GEZE RWA 解决方案

GEZE 提供完整且在发生火灾时确保安全、快速且自然的排烟的进气和排气解决方案,以及智能的 RWA 控制面板。GEZE RWA 排烟排热系统在发生火灾时能够确保排烟(排烟或烟道)和热量排放。为此,采用便于安装和操作的链条式电动驱动器和性能强劲的推杆式电动驱动器,控制进气和排气面的开启及关闭。这样一来,就能够快速地在门窗上形成很大的打开角度,而根据具体设计,烟气可以通过其排出或者新鲜空气可以进入。

前往 GEZE 门窗技术

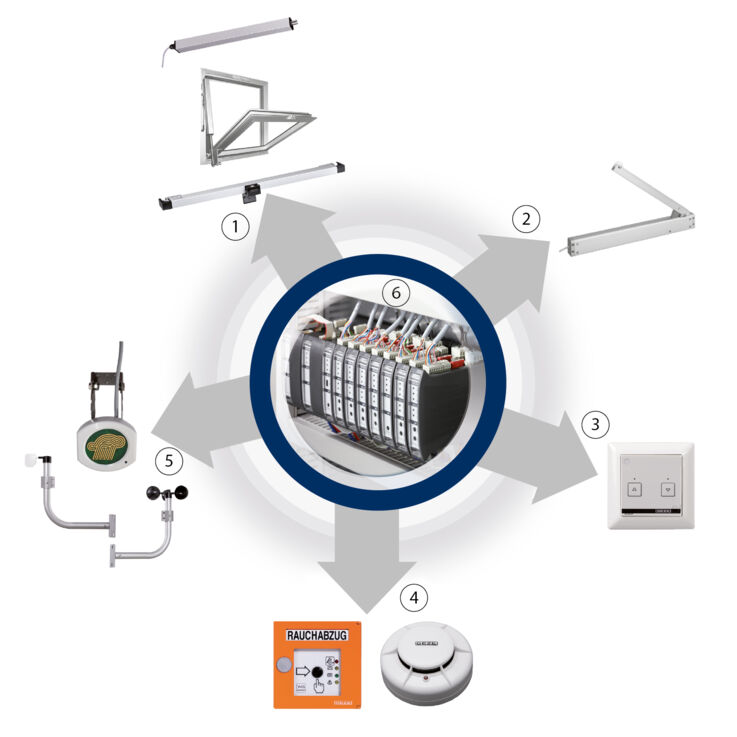

1 = 排气系统,2 = 进气系统,3 = 通风信号,4 = 警报信号,5 = 信号输入端,6 = 控制中心

GEZE 的 RWA 排烟排热系统 © GEZE GmbH

RWA 排烟排热系统的控制通过 GEZE RWA 控制面板进行。它具有两个独立的电源(电网和电池),能够在各类场景中维持运行。

发生火灾时,会通过自动探测器(烟气或温差探测器),通过一套外部火警系统 (BMA) 或通过手动触发(RWA 按钮)进行快速触发。可以根据风向控制平开窗、天窗、平顶天窗和门,使得在发生火灾时烟气通过建筑物背风的一侧排出。

用于天然排烟排热系统 (NRWG) 的 GEZE 驱动器

GEZE 提供根据 EN 12101 第 2 部分在天然排烟排热系统中通过了检测和认证的驱动器。GEZE 驱动器配合系统提供商 Schüco、Akotherm、Kawneer Alcoa、Wicona、Heroal、Aluprof 的铝型材以及制造商 M Sora 的木质型材和木铝型材作为自然排烟排热装置通过了检测和认证。

当然,用于自动火灾通风的 GEZE 天然排烟排热系统同样也可以用于日常通风。因此,它们属于双重功能设备,且不仅仅用于火灾情况下。如果同样也将天然排烟排热系统用于日常通风,则可能需要其他自动化系统组件,例如通风开关、风雨控制器或温度传感器和二氧化碳传感器。

前往 GEZE 自然排烟排热装置

专门用于 RWA 进气门: GC Lock Control SHEV

GEZE 提供一站式 RWA 进气解决方案。除了平开门机、折叠杆驱动装置、RWA 控制面板和电机锁,GEZE 为 RWA 进气门专门提供电动锁控制装置 GC Lock Control SHEV,其可以在单扇或双扇门上实现方便且安全的组件布线。当发生火灾时,借助 GC Lock Control SHEV 电机锁由可调节的 RWA 控制面板供电和相应控制。另一项特色功能是可以将直流转直流转换器连接至 GC Lock Control SHEV。这样一来,不仅可以驱动 24V 电机锁,而且也可以驱动 12V 电机锁或者甚至是两种变型的组合。这为 RWA 设计提供了更大的灵活性。

更多有关 RWA 进气门的信息

将 RWA 系统智能地集成到楼宇控制系统中

同样也可以通过接口模块将 GEZE RWA 排烟排热系统联网到楼宇控制系统的 KNX 和 BACnet 环境中。通过智能楼宇自动化,就能够实现高能效且受传感器控制的通风,继而除了集中监控窗户窗台以外同样也能够实现健康的室内气候

RWA 排烟排热属于系统技术类防火保护措施。其在楼宇设计方面越来越受到重视。防火保护越早融入设计阶段,就能够更好地落实建筑设计方案,并且避免昂贵的改装或额外费用。

防火保护证明和方案是申请建筑许可的重要组成部分。针对复杂项目,需要建筑承包商具有这些证明的专业能力。在防火保护方案的制定过程中,GEZE 会提供支持和咨询服务。

此外,GEZE 还通过计算程序“WinCalc”为 RWA 控制面板的配置提供支持:

  • 方便:WinCalc 中的控制面板配置会通过必要的提问逐步引导您完成设置。
  • 专业:WinCalc 负责执行可信度检查,并自动设计合适的 RWA 控制面板。
  • 快速:通过将结果传输至商店,就可以在技术设计与项目的商务处理之间快速进行切换。
  • 个性化:您将获得满足您的项目专属要求的布线图。
  • 可持续:设计图将会与订单关联在一起,从而形成唯一的文献记录 - 即使在以后也是如此。

现在取得联系

我们的销售结构在项目及商务技术咨询方面配置了专业的联系人,并具有广泛的天然排烟排热系统合作伙伴计划。我们遍布欧洲的子公司和销售代表网络,确保同样也能够在德国以外交付 GEZE 的天然排烟排热系统。在认证流程和相应资料的创建方面,我们还提供额外支持。

此外,GEZE 通过围绕 RWA 排烟排热主题的各类讲座为技术实施提供支持。

Slimchain 和 Powerchain 开窗器的安装视频:

前往 Slimchain 安装视频

前往 powerchain 安装视频

RWA 排烟排热系统是一种静态的安全装置。即使过了很多年,它在发生火灾时同样也必须立即且充分地发挥功能性。为了确保这一功能安全性,连续且专业的保养是必不可少的。如果不对 RWA 排烟排热系统进行保养或进行专业的保养,则无法持久地确保功能安全性。

GEZE Service 凭借具备资质的服务技术人员为自动化系统 - 当然也包括 RWA 排烟排热系统 - 提供定期服务和专业保养。
