停门系统使得防火门畅通无阻

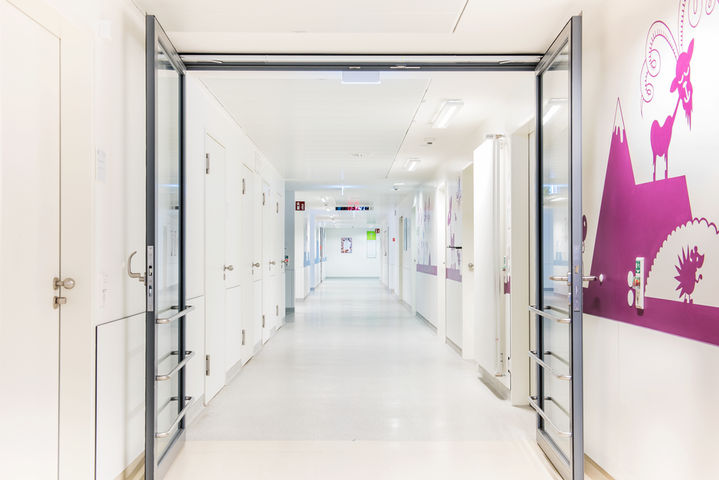

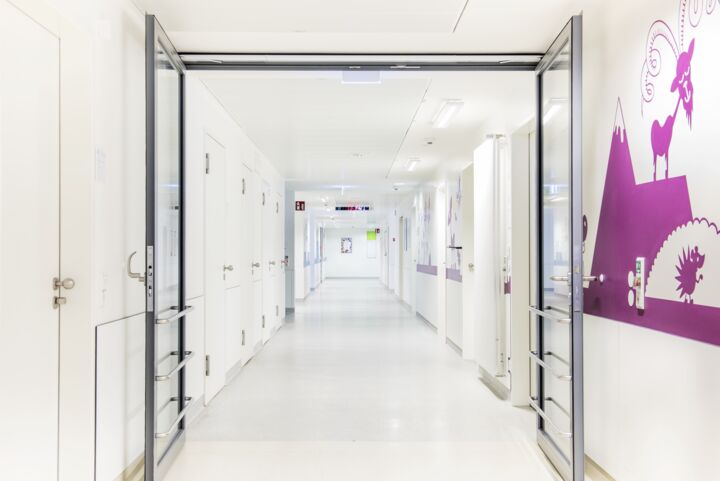

防火防烟门必须保持关闭状态对那些通行频率较高的人来说十分不便,令人恼火。但是如果它们配备了停门系统,在这种情况下,它们可以保持开启状态,因为停门系统可以确保在发生火灾时安全关闭防火门。由于安装复杂,所以必须定期对其进行维护。

防火防烟门:有必要安装,但一般情况下不便通行

火灾一旦发生便会迅速蔓延,通常没有人会注意到这一突发情况。迅速进行封锁往往是防止致命烟雾扩散的最有效措施。这意味着建筑中的防火墙应尽可能长时间地防止火灾和烟雾的蔓延。但是,如遇火灾,只有防火墙中的防火闭门器(防火门)即门和大门关闭时,才能有效防止火灾和烟雾的蔓延。因此,防火门必须通过闭门器自动关闭。

但人们往往很难打开防火门。更何况,在紧急情况下,打开防火门本身就是一件不方便、不切实际的事情。 儿童和残障人士可能需要额外的帮助。对他们来说,一樘紧闭的门可能就是一道障碍。因此,在日常生活中,人们往往选择将防火门长期的,甚至永久的保持开启状态。然而,从防火的角度来看,用楔形门阻或钩子等机械方式让门常开是一种严重的疏忽,因为一旦发生火灾,闭门器就无法关门。

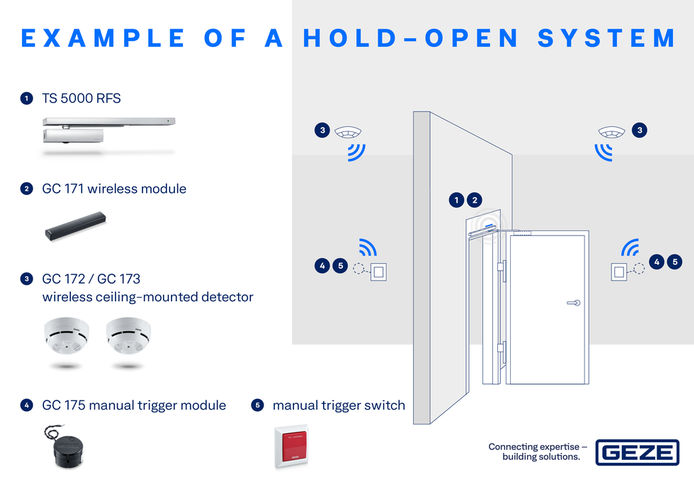

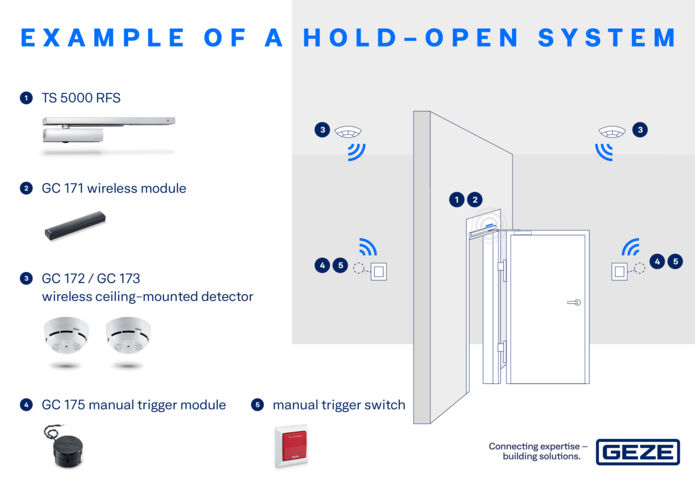

FA GC 170-停门系统示例

FA GC 170-停门系统示例 © GEZE GmbH

停门系统不是楔形门阻

经过认证的电子停门系统在防火方面更加实用且十分安全。它们以受控方式禁用防火门的自动关闭功能。这意味着,它们可以保持防火门在平时处于开启状态以便通行,但在发生火灾时自动释放,以便闭门器正常运作。

停门系统是一套复杂的技术系统。它们由至少一个火灾探测器、电源、停门装置和触发机构组成。停门装置通常选用电磁系统比如磁力停门,磁力阀和磁力离合器。选用停门磁铁需要把磁性片安装在墙上。其他系统已内置在闭门器或滑尺中。

所有类型的停门装置都有一个共同点:它们在警报发生时由火灾探测器激活,或者在停电时由触发机构激活。门扇被释放,闭门器使门关闭。集成的顺位关门控制功能确保双扇门可以正确关闭。从而达到防火门的消防目的:防止火灾和火灾烟气的蔓延。

门扇可以随时手动释放,

如果不需要打开门扇,人们可以随时介入并手动触发停门功能。这是因为德国建筑技术研究所(DIBt)的通用施工技术许可证规定了手动触发选项。手动触发开关可关闭停门状态,从而达到闭门效果。手动触发开关必须显示为红色,并显示“闭门”字样。它们也必须安装在容易触及的位置,并且不能被门阻挡视线。如果可以通过轻轻推动门扇来触发停门装置,则不需要手动触发开关。

另外:可以无阻力通行的安装了平开门机和自由门闭门器的防火门扇必须作为停门系统的一部分(停门装置)考虑进去,并且可能已经作为停门系统的组件包括在内,例如电源、触发机构和火灾探测器。

适用于防火门的停门系统

防火防烟门防止了火灾或烟雾在建筑内蔓延。德国建筑法设定了这些停门系统的规范。防火防烟门必须按照德国建筑技术研究所(DIBt)的“防火闭门器批准声明指南”(Richtlinien für die Zulassung von Feuerschutzabschlüssen)进行自锁。如果它们保持开启状态,仅官方认证的停门系统是可接受的。

《施工技术标准管理条例》(Muster Verwaltungsvorschrift Technische Baubestimmung,MVV TB)规定如下:

“停门系统由装置和/或装置组合组成,可以控制解除锁定设施的功能。如果发生火灾、故障或通过手动触发操作激活了相应的触发机构,则仍然开启的闭合器将自动安全释放以锁定门扇。一套停门系统至少包括

  • 火灾探测器(烟感探测器),如有必要,还有热量探测器,
  • 信号处理触发机制,
  • 连接到电网的电源,
  • 与电源相连的停门装置,以及
  • 手动触发开关”。

重要提示:这些关于停门系统的规定适用于室内墙面的单开和双开平开门。在没有进一步措施的情况下,不能在室外门上使用停门系统。第30节对防火墙的分类提供了关于是否根据“通用官方建筑批准”批准某套停门系统的指南。如需进一步澄清,必须以物业专用设计证明的形式向上级施工监督管理部门提出质询。

通常情况下,停门系统也适用于外部消防门窗的内部保护应用。在这些应用中,必须遵守温度和湿度的规定操作条件。然而,德国建筑技术研究所建议从消防专家处获得至少一项额外的评估。

停门系统施工技术许可证

在德国,停门系统需要通用施工技术许可证(aBG)证明方能使用。为此,必须根据德国建筑技术研究所(DIBt)的规范对其进行适用性检查。此类批准声明的有效期通常为五年,可根据要求延期。

如果停门系统的通用施工技术许可证到期,则不再批准在建筑内部安装。但是,如果现有设施满足最初的要求,并定期进行检查和维护,则可以继续使用。因此,建筑运营商应保留安装设备的公司的验收协议和可用性证明。

一般情况下,只有具备所有相应的零件的完整停门系统才能得到检查和批准。将某个组件更换成未列入施工技术许可证的设备,会导致整套停门系统失去其操作许可。在获得有效的批准声明后,需要进行新的验收流程。

盖泽停门系统——紧凑安全

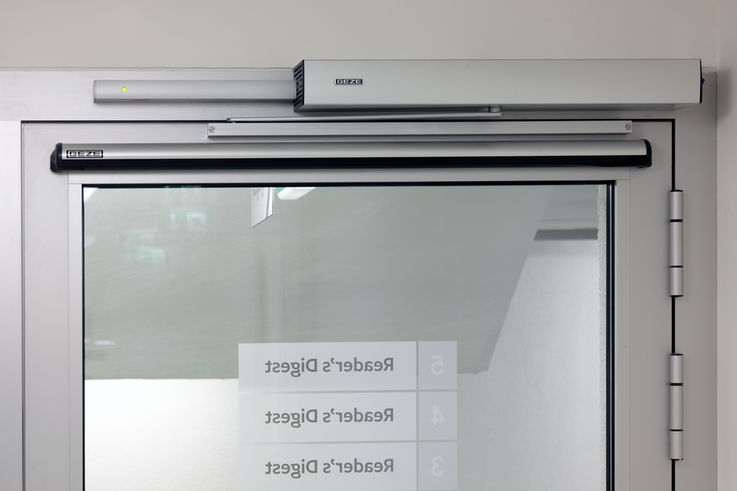

带门机的防火门必须始终连接停门系统。

带门机的防火门必须始终连接停门系统。 © N. Grünwald / GEZE GmbH

盖泽有一套完善的停门系统,专为预防性消防设计。它们都是根据相关标准进行检验和认证的,并须获得德国建筑技术研究所(DIBt)的通用施工技术许可证。

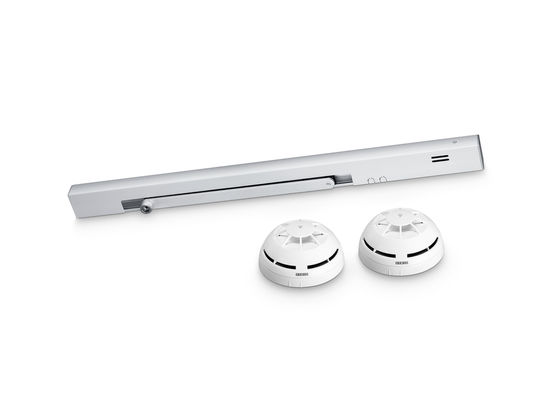

盖泽的紧凑型停门系统由一个上置闭门器和一套滑尺系统组成。电源、烟感开关控制单元和电子机械式停门功能内置在滑尺中,因此,不会在门上或墙上留下笨重的部件。对于双开防火门的系统产品系列,适用于双开门的电子停门装置和机械顺位关门控制内置在连续滑尺中。

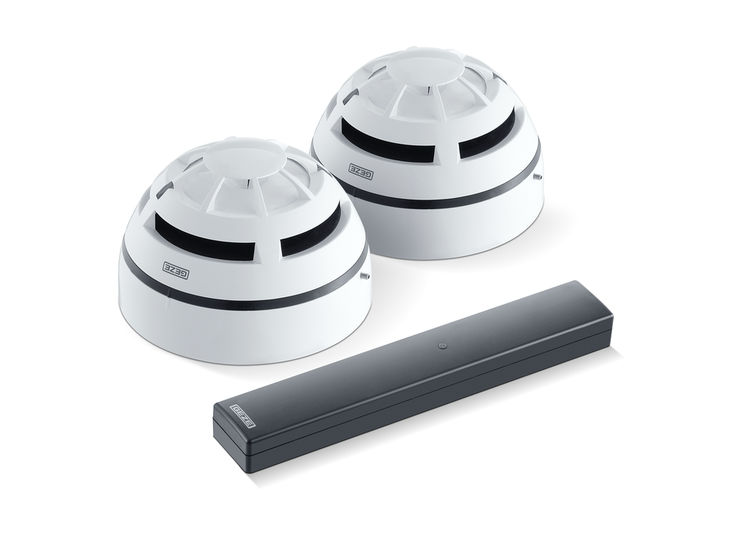

本产品 FA GC 170 无线扩展是一项屡获殊荣的创新,可以让停门系统的各个组件无需耗时布线。当对陈旧建筑(尤其是名胜古迹)进行修缮时,这一优势尤其有利。

转到参考项目:Gründerzeit大厦(创始人时期)中的消防修缮

通过ECwire技术进行简单的安装和调试

盖泽停门系统的版本可以使用双线ECwire技术,例如用于附加烟感探测器的简单布线。使用该系统可方便地安装、联网和调试额外的顶置式探测器

盖泽停门装置

盖泽的产品组合还包括:一系列用于上置闭门器和隐藏式闭门器、地埋式闭门器和自动平开门机组的停门装置。这些产品可以根据客户的意愿分别融入到建筑中。因此,停门装置是停门系统的一部分,它与烟感开关控制单元、触发机构、火灾探测器和电源构成一个整体。

转到盖泽停门系统和停门装置

众多标准和指南

盖泽凭借丰富的专业知识和多年的消防规划经验,可以为您提供全面的咨询支持。

盖泽的安装人员接受了所有标准和指南的培训,确保安装的停门系统能够符合您的预期。

验收和维护:仅由专业人员执行

安装停门系统时请注意以下几种典型错误

  • 选定的停门系统不适合门扇的开启角度(闭门器与门连接)
  • 门扇过宽
  • 导缆器不正确/缺失
  • 烟雾无法排出
  • 施工阶段污染设备
  • 保护盖未被拆除
  • 调试后进行的工作无防护措施,烟感探测器受到污染
  • 由于正在进行作业,进气口已在初步验收后密封,并且作业结束后未拆除防护罩
  • 门楣安装探测器和天花板之间的空间太小(至少在烟感开关上方20 mm)

只能由专业人员或制造商授权代表验收和维护停门系统。必须提供这种专业知识的凭证。

也可由盖泽服务技术人员进行检查和维护

需要每月对停门系统进行检查,每年对其进行检查和维护。每月的例行检查对于保障门扇完好关闭很必要。

为了安全操作停门系统,请确保:

  • 按照施工技术许可证和制造商规范的规定正确安装
  • 符合维护规范
  • 已遵守组件更换的时间规定
  • 已完成维护文档工作
  • 已达到维修人员的最低资格等级

当然,盖泽服务有限公司的技术服务人员也可随时为您提供帮助。
