案例研究

盖泽平移门系统为史前洞窟壁画展览开辟了道路

拉斯科洞窟 (Lascaux grotto) 于 1940 年在法国多尔多涅地区首次被发现,洞窟内有 2000 多幅描述动物的艺术作品,是世界上最著名的史前历史古迹之一。盖泽参与了三号洞窟复制——也是目前最复杂的洞窟——使来自世界各地的游客可一睹这些独特的壁画的真实风采。

1940年被偶然发现:人类最古老的艺术品

原拉斯科洞窟壁画可追溯到至少公元前 17,000 年,被认为是人类最古老的人类创意古迹之一。1940 年,四个在蒙蒂尼亚克 (Montignac) 镇附近森林中玩耍的男孩偶然发现了这处古迹,引起了轰动;这些史前壁画是迄今为止欧洲保存最完好的同类作品,形式各样且完成于不同阶段。其中包括 2,000 幅图像和壁画,几乎都是在描绘动物。1979 年,这些洞窟被联合国教科文组织认证为世界遗产。

仿制洞窟真实还原了原始保存的洞窟壁画

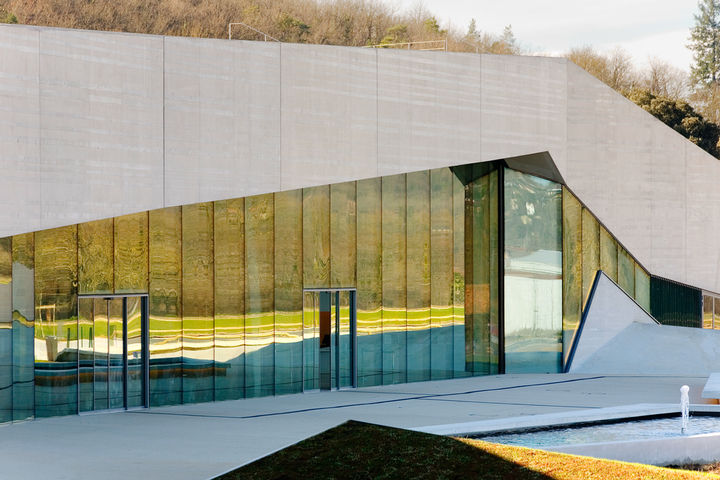

国际洞窟壁画中心的玻璃幕墙。照片:Jean-Luc Kokel,盖泽公司

国际洞窟壁画中心的玻璃幕墙 © Jean-Luc Kokel / GEZE GmbH

自 1948 年以来,成千上万的游客进入这些洞窟,为这些绘制或雕刻在岩石上,具有 3D 效果的公牛、野牛、野马、鹿和熊形象所惊叹。鉴于这处史前艺术开始损害,因此从 1963 年开始,这些洞窟停止对公众开放。

继两次成功仿制传奇的“拉斯科洞窟”后,3号——也是最成功的一座——仿制洞窟在山脚下开幕,正式名称为“Centre International d‘Art Pariétal - Lascaux IV”(国际洞窟艺术中心)。之所以必须打造第三座仿制洞窟,是因为前两个仿制洞窟由于游客不断涌入,容量已达到极限。

概况与数据

  • 8,500 m² 总占地面积
  • 900 m² 仿制洞窟壁
  • 2,000 多幅真实还原的壁画
  • 19,000 多年的原版画作
  • 约6000万欧元总价

洞穴建筑与现代建筑技术

“Lascaux IV”(四号拉斯科仿制洞窟)是原版的完整仿制。这栋 150 m 长的锐利建筑由单侧幕墙和全玻璃屋顶幕墙组成,凹入山中,呈现出森林丘陵和山谷之间的小径。其包括一个地下室和隧道组成的地下建筑群,真实还原了洞窟景象,有 900 平方米的洞窟墙面。

该洞穴由挪威 Snøhetta 公司的建筑师团队与大约 40 位艺术家和 150 个其他组织携手设计,全部采用最先进的建筑和博物馆技术,引起国际广泛关注。波尔多建筑咨询兼项目管理公司 VPEAS 专家主导了该项目。建筑元素的选择——包括选用盖泽门控技术的决策——是基于他们在博物馆建筑方面的专业知识和多年经验。

盖泽是少数几家既符合建筑师的设计标准,又符合安全性要求的多功能门供应商之一。

Xavier Favand,顶级建筑咨询公司 VPEAS 的建筑专家

“盖泽项目组合为这一独特项目提供了完美的解决方案。盖泽的自动门系统和闭门器结合实现了这一最重要建筑所需的功能性和简约美学性。盖泽是少数几家既符合建筑师的设计标准,又符合安全性要求的多功能门供应商之一。”顶级建筑咨询公司 VPEAS 的建筑专家 Xavier Favand 表示。

盖泽平移门系统引导游客

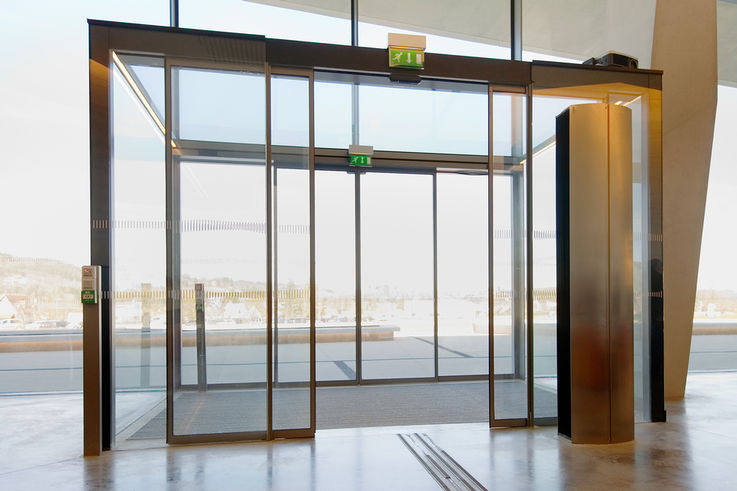

盖泽门控技术应用于国际洞窟壁画中心。照片:Jean-Luc Kokel,盖泽公司

盖泽门控技术应用于国际洞窟壁画中心 © Jean-Luc Kokel / GEZE GmbH

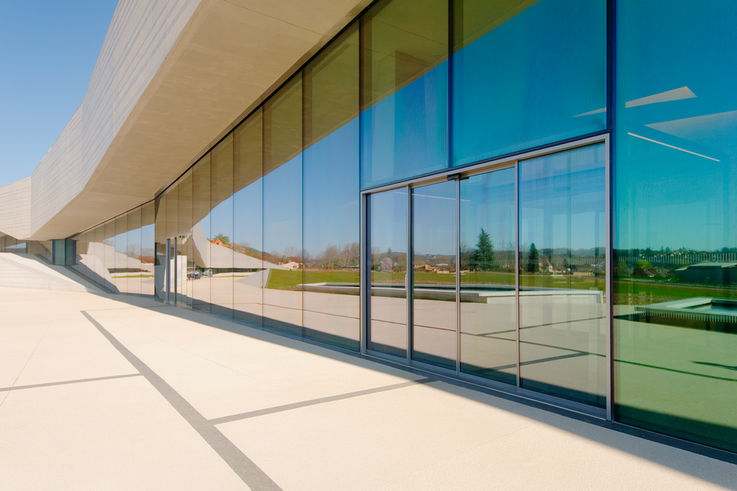

两樘宽敞的前厅的室外门包括两个Slimdrive SL NT自动平移门系统,和谐融入这一建筑复合体令人瞩目的玻璃幕墙中。前庭内门选择了相同的解决方案,搭载了高度仅 7 cm 的 Slimdrive。

这些双扇平移门高度 3 m,入口宽度超 2 m,即使在最大客流量的情况下,也可确保游客舒适、无障碍地进入门厅。这些自动门配备了最先进的控制技术;

  • 开启宽度、开门时间和闭门速度可单独调节
  • 停门时间会根据游客穿行频率自动调整
  • 冗余设计机组和控制技术,可在紧急情况下保证安全疏散

黑色自动平移门契合洞窟风格

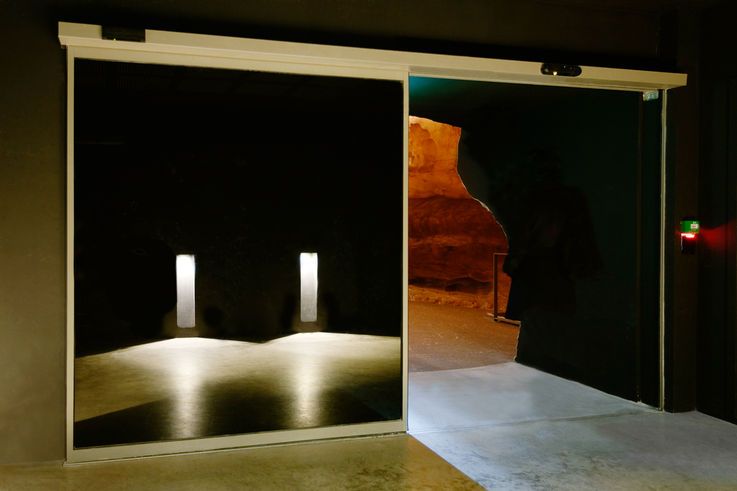

经由 Slimdrive SL NT 自动平移门进入复制洞穴照片:Jean-Luc Kokel,盖泽公司

进入复制洞窟 © Jean-Luc Kokel / GEZE GmbH

此仿制洞窟的设计理念是,游客应该与当初四个孩子一样,获得尽可能真实的第一印象。为营造适当的氛围,游客须穿过一段黑暗的区域进入休息室——该休息室装有两樘前后分布的单扇 Slimdrive SL NT 自动平移门。深黑色的门扇可在游客进入长达 240 m,包含独特的画廊仿制洞窟之前,营造出“芝麻开门”的感觉。穿过这些门后,参观者会发现一个障碍挑战场,利用最新的虚拟图像技术来帮助解读和理解石器时代的绘画,并提供大量有关此洞窟的信息。

障碍挑战场入口的手动防火门

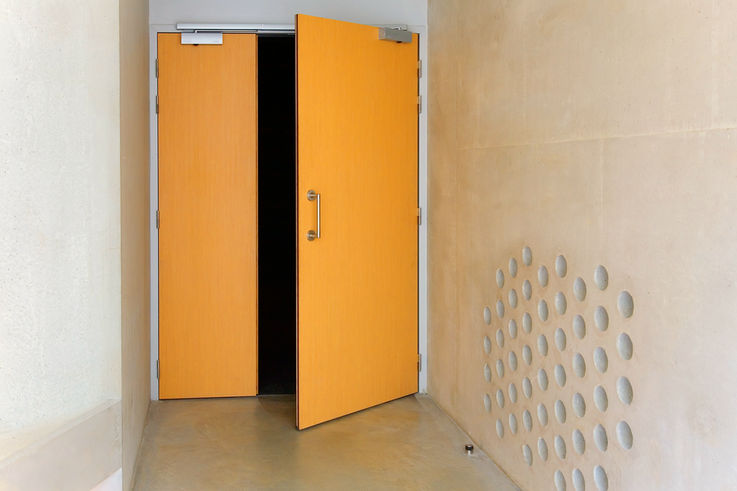

通过手动不对称隔断防火门进入障碍挑战场。照片:Jean-Luc Kokel,盖泽公司

手动不对称隔断防火门 © Jean-Luc Kokel / GEZE GmbH

通过双扇手动防火门可进入障碍挑战场,从而使博物馆工作人员更轻松地接待游客——否则就要限制人数。

盖泽闭门器系统为非对称隔断防火门提供最佳解决方案:闭门顺位控制功能集成到纤细的滑尺中,可确保在被动扇合上之前,活动门扇始终保持开启状态。人员通行后——尤其是在危险情况下逃离时——两樘门扇再次完美闭合,从而让门扇充分发挥防火防烟功能。

自动平开门连接展览区

障碍挑战场包括一系列展览室和放映室。

房间之间的连接门为特制隔音门,可防止喧嚣声穿透进入下一个房间。电影放映开始时,自动平开门会自动关闭,放映结束时又会自动打开。当然,传感器也可确保重型隔音门达到所需的安全等级。

高效的 Powerturn 机组系统(同样为 7 cm 高度设计)可安静、轻松地移动门扇,且已被证明是确保游客在房间之间安全快速流动的理想解决方案。借助智能平开功能,即使门扇很重,也可轻松开启。

双扇平开门可引导游客退出展厅

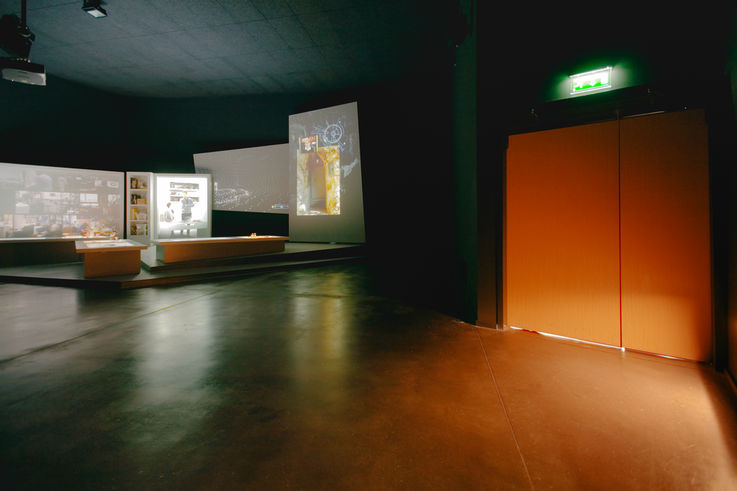

障碍挑战场出口:带内置闭门顺位控制功能的双扇TSA 160 NT-IS 自动平开门系统。照片:Jean-Luc Kokel,盖泽公司

双扇TSA 160 NT-IS自动平开门系统 © Jean-Luc Kokel / GEZE GmbH

访客可通过双扇自动平开门离开放映室——该门利用 TSA 160 NT-IS 机组舒适、可靠地管理门扇连续开闭操作。可通过第二扇较小的门扇,极其灵活地使用这扇门。

这扇自动门上的两个门扇的运行参数也可单独调整。紧急情况下,也可手动开门——此时的自动门相当于配有闭门器的手动门——从而确保进无障碍通行性和紧急出口保护。

盖泽产品应用于拉斯科洞窟

  • 门厅:前庭装有两樘自动门(高 3 m,宽 2 m),搭载 Slimdrive SL NT FR 机组系统和智能控制技术
  • 进入展览区域(仿制洞窟):两樘搭载 Slimdrive SL NT 机组系统的单扇自动平移门(前后排列)
  • 通往障碍挑战场的通道:非对称隔断防火门,内置闭门顺位控制功能
  • 在展览区(3D影院):载有Powerturn机组系统和智能平开功能的自动隔音门
  • 展览区出口:搭载两个TSA 160 NT-IS机组的双扇自动平开门
