舒适、无障碍——当然还有安全:这些正是您对自动门理应期待的特点。作为自动门的运营方,您有责任确保进出人员能够安全通过这扇门。因此,幸好有传感器能够及时检测到有人或物体接近门体。根据门体当时是正在关闭还是打开,系统会立即停止关闭动作,或立即重新开放通道。

可靠的感应器进一步提升安全性能

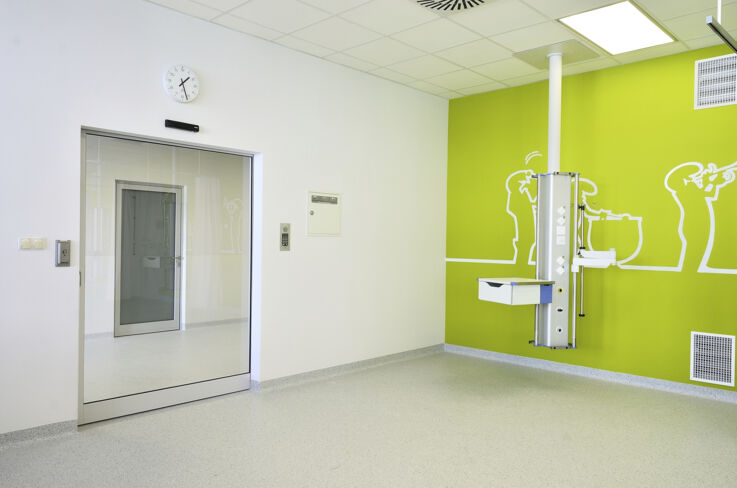

Powerdrive HT © H. Łukasz Janicki / GEZE Polska

如果想为自动平开门或平移门配备最优安全保护,实体感测器将会是理想选择。特别是自从欧洲标准 EN 16005 中有关道路安全的规定,明确了传感器必须在开门关门时防止发生挤压、夹挤和碰撞。盖泽产品种类齐全:我们可以协助您挑选适合的实体感测器。

首先,可以区分不同类型的传感技术:

  • 安全感应器为随动型感应器,其利用主动红外探测器检测自动旋转门的运动区域。
  • 激光扫描器和固态扫描器同样是随动感应器,除了移动区域外,它还可以将平开门的主次关闭边缘纳入检测范围之内。
  • 安全光幕用于检测次关闭边缘,此外还可用作启动装置。集成式配置可以灵活设置。
  • 组合式感测器适用于平移门, 结合了雷达运动检测器和红外线光幕。其可确保平移门能够及时打开,不会触碰到使用者。

针对每一类传感器,我们都提供多种产品和型号,帮助您找到最符合您需求的存在探测器。我们也很乐意为您提供相关咨询。

为了帮助您挑选出适合的实体感测器

盖泽提供各类感应器解决方案,适用于各类门解决方案和通行条件。但哪些感应器适合哪种自动门?下述问题可帮助我们为您挑选出适合的产品。

哪些类型的门需要安装感应器?

无论挑选的实体感测器是用于平开门或是平移门,我们都有适合的产品供您选择。安全光幕和组合式感测器仅适用于平移门。如果是旋转门这种特殊情况:由于旋转门复杂性高和变化因素多,因此要采取定制设计。我们的专业人员会为您的旋转门制定适合的保护装置。

感应器的安装高度要多少?

安装高度不超过 2,500 mm 的平开门适用于所有型号;但我们也可以为 GC 342 和 GC 342+ 提供高达 3,850 mm 的高度。

平移门适用于感应器高度不超过 3,500 mm 的各型安全光幕和组合式感测器。此外,还可以安装一种特殊感应器。

平开门或平移门多宽?

对于门扇宽度不超过 1,200 mm 的平开门,你可以从所有平开门传感器解决方案中进行选择。对于更宽的门扇(> 1,200 mm,且带垂直推拉把手),可选用 GC 342 或 GC 342+ 激光扫描器,或 GC 344 固态扫描器。根据安装高度不同,GC 344 可用于门宽最大达 1,800 mm 的门扇。

平移门的门宽是个重要因素,门宽和安装高度决定了所需的感应器数量。对于紧急疏散和救生通道而言,我们同样拥有适合的感应器解决方案。

是否需要特殊舒适功能?

为平开门和平移门挑选合适感应器的另一些标准则是选择某些感应器解决方案的舒适功能:如扩展检测体、虚拟超声波感应器或遥控器等。

我们实体感测器的配置

标准细节推荐
安装高度至 2,500 mm

GC 338

GC 342 / GC 342+

GC 344

 2,501 mm 至 3,000 mm

GC 342 / GC 342+

GC 344

当门宽为 1,600 mm 时,最大安装高度为 3,000 mm

当门宽为 1,800 mm 时,最大安装高度为 2,500 mm

 3,001 mm 至 3,850 mm

GC 342 / GC 342+

1,200 mm 的门宽为 3,850 mm

1,600 mm 的门宽为 3,650 mm

门宽<1,200 mm所有
 >1,200 mm

GC 342 / GC 342+

GC 344

 >1,600 mmGC 344
长把手?否所有
 是GC 342 / GC 342+,不限门宽
是否配备带有次关闭边缘检测功能的检测体?根据 TÜV 型式检验证书,对 NSK 进行完整防护:GC 342+
 可采用次关闭边缘保护装置(根据风险评估:GC 342 和 GC 344;必要时可考虑安装防夹卷帘
 所有感应器均需进行现场安全分析。
舒适功能虚拟墙体GC 342+ & GC 344
 虚拟按钮(仅当 GC 342+ 直接连接门机构成主模块时,才有此功能)GC 342+
 通过遥控器设置GC 342 和 GC 342+
 深检测区域——4 道激光幕在有人处于运动范围内时可防止门关闭。GC 342+

标准细节推荐
安装高度<3500 mm所有
 >3500 mm特殊感应器(商用解决方案*)
门宽感应器数量取决于感应器安装高度紧急疏散和逃生通道门 (FR) 上只能并联连接 GC 363 SF
门扇数量单门扇所有
 双扇门所有
FR?(紧急疏散和救生通道门)否

通道

GC 363+ / GC 339+

GC 365 / GC 341

次关闭边缘

GC 339+

GC 341

 是

通道保护装置

朝着逃生方向:

GC 363 SF

GC 365 SF

逆着逃生方向

GC 363+

GC 365 R

次关闭边缘保护装置

只能视具体情况安装感应器,因为 FR 门必须要在 3 秒钟内完全打开至疏散口宽度

是否是弧形平移门?是

GC 363+ / GC 339+

(商用解决方案*)


舒适功能

通过遥控器进行参数设置

详细显示故障

语言设置

光幕诊断

倾斜角设置的辅助 LED

GC 363+ / GC 339+

* 此类门系统是根据客户要求定制的。

标准细节推荐
前柱保护装置门扇和前柱接触条
 <3500 mmGC 339+
 >3500 mmLZR P220
移动安全装置半径是否大于 3000 mm?

GC 338

GC 342

脚跟安全防护条 接触条

盖泽实体感测器概览

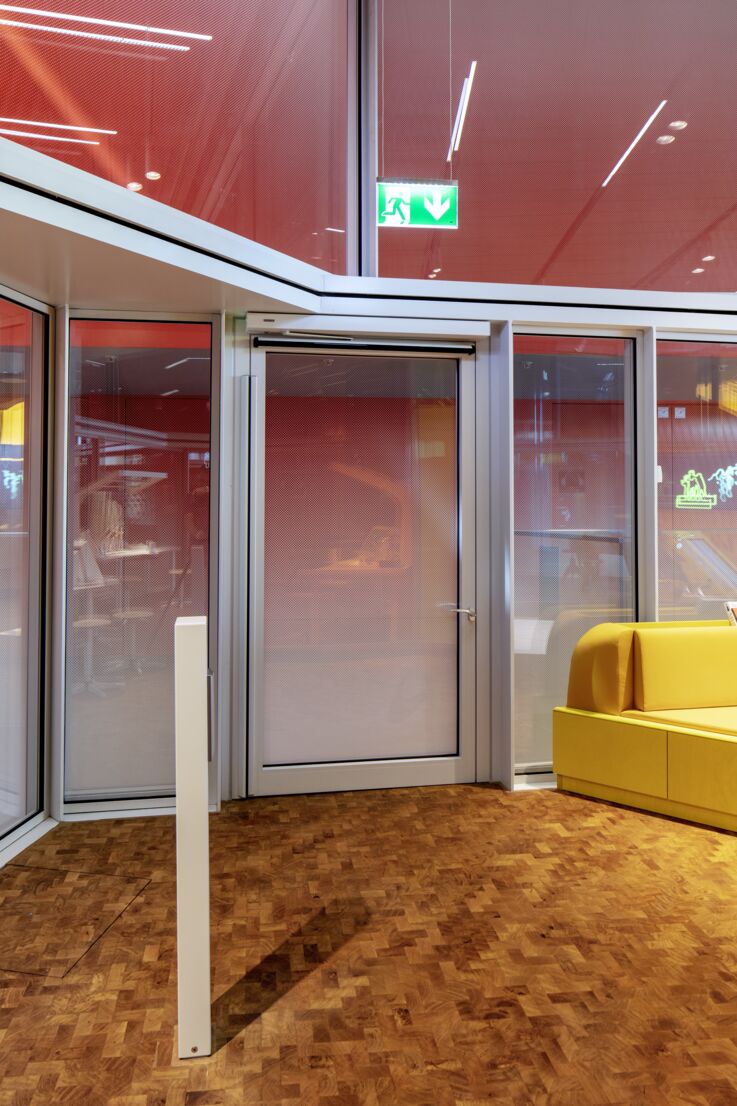

在海尔布隆的实验室中测试配有 GC 338 安全感应器的盖泽 Powerturn。 © Jürgen Pollak / GEZE GmbH

GC 338:有待机模式的安全感应条,是自动平开门和旋转门的保护装置

  • 盖泽自动平开门和旋转门的标准保护装置
  • 适用于窄边框型材的室内和室外门
  • 稳定性高,即使门的状况和地面条件不良的情况下也没有问题
  • 盖泽 Powerturn 可通过待机模式实现节能(高达 50%)
  • 集成式物体和墙壁屏蔽功能
  • 最大安装高度 3,500 mm
  • 只需一个按钮,系统就能自动学习
  • 可通过 DIP 开关轻松进行所有设置
  • 预开孔型材中的卡入式安装减少了安装工作量

关于 GC 338 安全感应器的详细信息

GC 335:高安全标准的安全感应条,是自动平开门和旋转门的保护装置

  • 适用于普通地面条件的室内和室外门
  • 符合高安全标准,是主次关闭边缘的保护装置
  • 最大安装高度 2,500 mm
  • 倾斜角度和探索范围可进行机械式调整

关于 GC 335 安全感应条的详细信息

在海尔布隆的实验室中测试配有 GC 342 激光安全感应器的 Slimdrive EMD IS。 © Jürgen Pollak / GEZE GmbH

GC 342 and GC 342+ 🔴 live product presentation | English

GC 342:用于保护自动门窗的激光安全感应器,集成了物体和墙壁屏蔽功能

  • 适用于室内和室外门
  • 结构紧凑,节省空间
  • 适用于 1,600 mm 以内的门扇宽度
  • 最大安装高度 3,850 mm,具体视门宽而定
  • 稳定性高,即使门的状况和地面条件不良的情况下也没有问题
  • 用于装有垂直长把手的门
  • 自动窗主次关闭边缘的保护装置

关于 GC 342 激光安全感应器的详细信息

GC 342+:用于保护自动平开门的激光安全感应器,集成了物体和墙壁屏蔽功能

  • 适用于室内和室外门
  • 结构紧凑,节省空间
  • 适用于 1,600 mm 以内的门扇宽度
  • 最大安装高度 3,850 mm,具体视门宽而定
  • 稳定性高,即使门的状况和地面条件不良的情况下也没有问题
  • 进一步提升安全性:如果门框下方有人,四个激光安全光幕可阻止关门
  • 用于装有垂直长把手的门
  • 虚拟按钮可通过安全光幕启动(仅当 GC 342+ 直接连接门机时,才有此功能)

关于 GC 342+ 激光安全感应器的详细信息

GC 344和Powerturn © GEZE GmbH

GC 344:用于自动平开门防护的固态扫描器,可动态调整保护区域

  • 适用于室内门和室外门
  • 结构紧凑,节省安装空间
  • 无运动部件,实现静音运行
  • 适用于门扇宽度最大 1,800 mm
  • 最大安装高度 3,000 mm,取决于门宽
  • 即使在复杂的门安装环境和地面条件下也具有高稳定性
  • 适用于配有贯通式垂直拉手的门
  • 根据门扇开启角度动态调整保护区域

更多关于 GC 344 固态扫描器的信息


© Robert Sprang / GEZE GmbH

GC 363+:自动平开门、旋转门和半圆形平移门以及窗户的保护传感器

  • 适用于室内和室外门
  • 用于保护无防护门扇的自动平移门的次关闭边缘以及自动窗上的主次关闭边缘
  • 安装高度最高为 3500 mm
  • 拥有十种可调的光幕配置

关于 GC 363+ 保护感应器的详细信息

GC 341:自动门的安全感应器

  • 适用于室内和室外门
  • 用于保护无防护门扇的自动平移门的次关闭边缘
  • 安装高度最高为 3500 mm
  • 拥有四种可调的光幕配置
  • 通过 DIP 开关即可轻松调试

关于 GC 341 保护感应器的详细信息

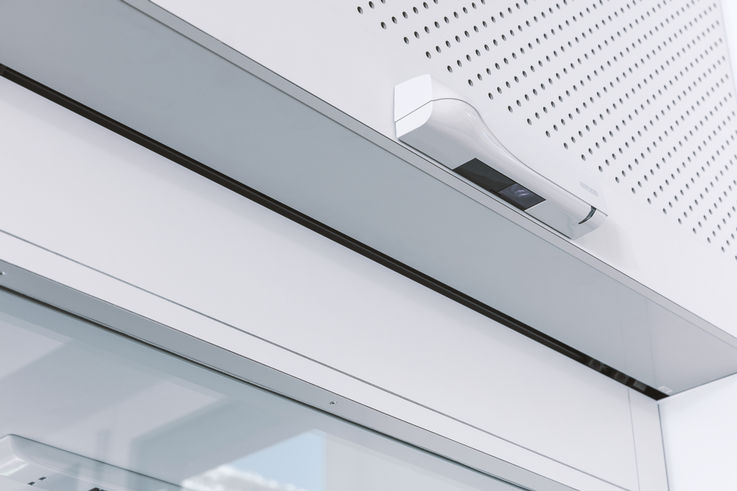

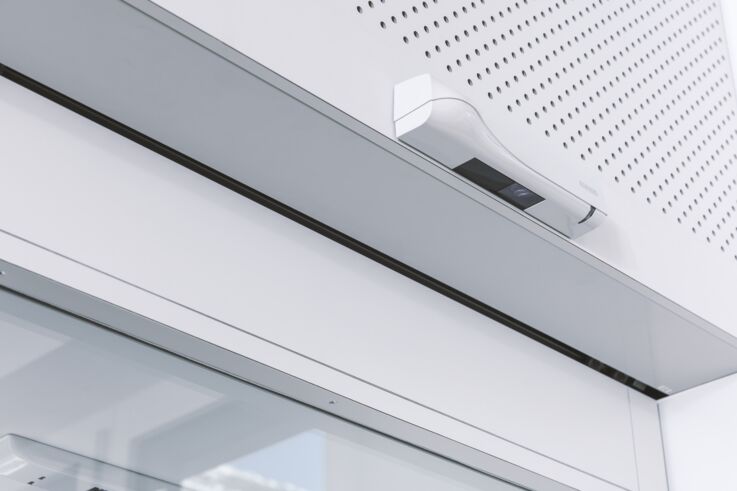

GC 363+ 组合式感测器是一款带红外线光幕的雷达运动检测器。其能满足对激活条件的约束和对自动平移门相应保护的要求。 © Frey Photography / GEZE GmbH

GC 363+:自动平移门的组合式启动装置和保护装置拥有十种可调的光幕配置

  • 适用于室内和室外门
  • 拥有十种可调的光幕配置
  • 安装高度最高为 3500 mm
  • 所有设置均可通过遥控器完成
  • 通过将启动装置和检测体集成在一个设备中,减少了安装工作量

关于 GC 363+ 组合式感测器的详细信息

GC 365:自动平移门的组合式启动装置和检测体拥有四种可调的光幕配置

  • 适用于室内和室外门
  • 安装高度最高为 3500 mm
  • 拥有 4 种可调的光幕配置
  • 检测大范围地面,因此总共需要的感应器数量更少
  • 回溯功能可在开门期间保护门扇之间的区域
  • 可通过 DIP 开关轻松进行所有设置
  • 通过将启动装置和检测体集成在一个设备中,减少了安装工作量

关于 GC 365 组合式感测器的详细信息
