红外扫描器

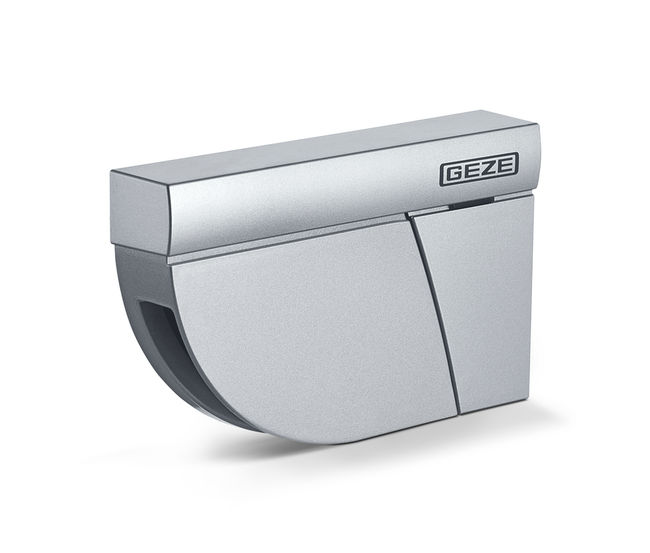

GC 342 用于保护自动门窗的激光扫描仪,集成了物体和墙壁消隐遮蔽功能
- 紧凑和节省空间的保护传感器
- 较长的检测区域可保护宽度达 1600 mm的门扇
- 集成了物体和墙壁消隐遮蔽功能,实现对最大开门范围附近的保护
- 主关闭边缘的保护区域根据门的角度自动扩大
- 只需一个按钮,系统就能自动学习
- 避免自动窗户的挤压和剪切边缘的危险
用于保护自动门窗的激光扫描仪,集成了物体和墙壁消隐遮蔽功能
应用领域
- 保护自动平开门和旋转门
- 室内外门
- 最大适用于门扇宽度达 1600 mm的大门
- 严苛的地面条件,例如反射式地面、纯条纹垫、金属导轨
- 用于垂直长把手的门
- 保护自动窗的主、副关闭边缘

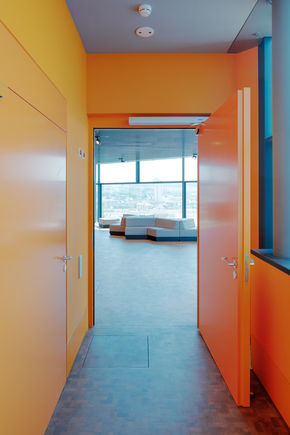

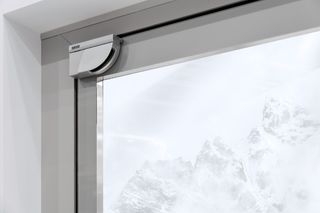

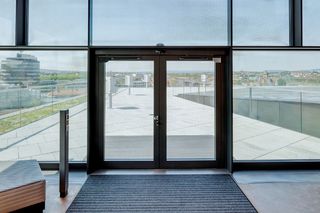

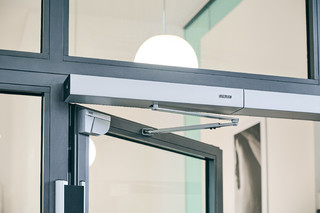

参考对象安装情况和视频
产品说明书
GC 342 | |
尺寸 | 143 x 86 x 40 mm |
技术 | 激光扫描仪,飞行时间测量 |
光幕数量 | 1 |
输出 | 2 个无电位继电器触点 |
防护等级 | IP54 |
连接电缆长度 | 2500 mm |
安装高度(最小) | 1500 mm |
安装高度(最大) | 3870 mm |
反应时间 | 门扇安全性:< 50 ms / 夹紧区域安全性:< 90 ms |
使用温度: | -30 - 60 °C |
湿度 | 0-95 % 相对湿度,无凝结 |
符合标准 | DIN 18650, EN 16005 |
