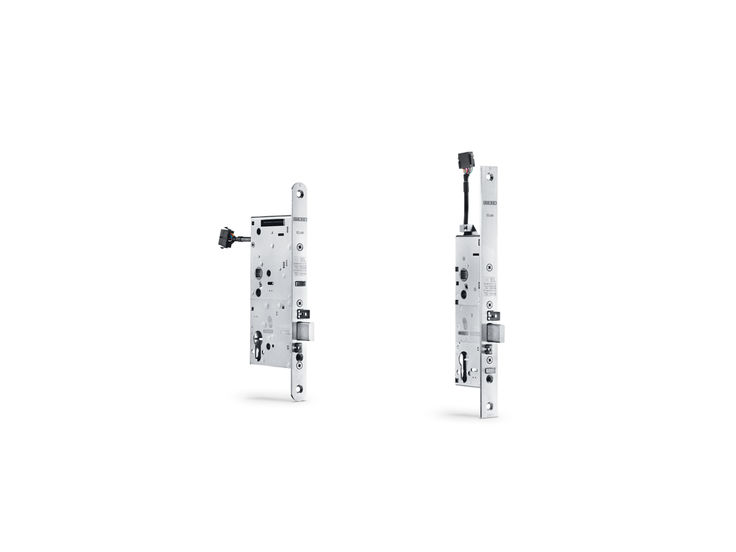

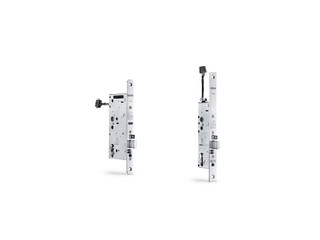

管状框架门的应急锁

IQ lock EL * 电动机械锁，与单扇门上的平开门机组使用

可在一秒内电动解锁门
机械式自锁功能，确保每次门关闭时自动闭锁
逃生功能可延沿疏散方向开启（即使已锁闭）开启紧急出口
分体式十字门闩可防止锁舌锁死——即便存在侧面负荷
电动超时功能，可确保安全锁闭门
针对每种可能的情况提供了多种操作模式

显示更多信息

集成反馈触点，支持对门全面监控
可选配防破坏监控或锁芯触点
小后挡板和小尺寸锁盒

联系我们

IQ lock EL

产品概览
说明书
下载
型号和附件

配置变体

单叶紧急出口和应急门
逃生和救援通道门
隔烟防火门（带 MST 210 电动锁控制系统）
RWA 进气门
访问控制系统
可与盖泽自动平开门系统结合使用

产品说明书

	IQ lock EL
DIN 开启方向	左开/右开
使用温度：	-10 - 50 °C
电动解锁	< 1 s
紧急功能/机械自锁	是
分开的横向闭锁（斜舌和固舌之间的间隙为 3 mm）	是
电气超时功能	是
三种运行模式（白天运行/永久解锁/夜间运行）	是
锁定状态的反馈触点	是
可选配防破坏监控或锁芯触点	是
激活	外部触点
耗电量	24V 时 80 mA，24V 时短时间 400 mA, 12V 时 160 mA，12V 时短时间 1 A
额定触点：	30 V / 500 mA
锁闭力	10000 N
连接电缆长度	15 m

下载

产品规格书

下载 (.PDF | 244 KB)

附件

MST 210

IQ lock EL和IQ lock EL DL的电机锁控制

产品详情

附件

可松开的穿线通道

门扇上的连接线导管

产品详情

仅显示差异

识别号	Designation	描述	距离锁定	门边距	DIN 开启方向	面板尺寸	电源电压	颜色
103640	IQ lock EL 电动门锁	用于管框门带 24 x 270 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	左开/右开	24 x 270 x 3 mm	12 - 24 V DC	EV1
121822	IQ lock EL 电动门锁	用于管框门带 24 x 270 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	左开/右开	24 x 270 x 3 mm	12 - 24 V DC	EV1
115021	IQ lock EL 电动门锁	用于管框门带 24 x 270 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	左开/右开	24 x 270 x 3 mm	12 - 24 V DC	EV1
121821	IQ lock EL 电动门锁	用于管框门带 24 x 270 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	左开/右开	24 x 270 x 3 mm	12 - 24 V DC	EV1
121826	IQ lock EL 电动门锁	用于实心门带 20 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	左开/右开	20 x 235 x 3 mm	12 - 24 V DC	EV1
103641	IQ lock EL 电动门锁	用于管框门带 24 x 270 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	左开/右开	24 x 270 x 3 mm	12 - 24 V DC	EV1
103644	IQ lock EL 电动门锁	用于实心门带 20 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	左开/右开	20 x 235 x 3 mm	12 - 24 V DC	EV1
103643	IQ lock EL 电动门锁	用于实心门带 20 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	左开/右开	20 x 235 x 3 mm	12 - 24 V DC	EV1
121827	IQ lock EL 电动门锁	用于实心门带 20 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	左开/右开	20 x 235 x 3 mm	12 - 24 V DC	EV1
121824	IQ lock EL 电动门锁	用于实心门带 20 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	左开/右开	20 x 235 x 3 mm	12 - 24 V DC	EV1
121825	IQ lock EL 电动门锁	用于实心门带 20 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	左开/右开	20 x 235 x 3 mm	12 - 24 V DC	EV1
121823	IQ lock EL 电动门锁	用于管框门带 24 x 270 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	左开/右开	24 x 270 x 3 mm	12 - 24 V DC	EV1
103695	IQ lock EL 电动门锁	用于实心门带 20 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	左开/右开	20 x 235 x 3 mm	12 - 24 V DC	EV1
103642	IQ lock EL 电动门锁	用于实心门带 20 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	左开/右开	20 x 235 x 3 mm	12 - 24 V DC	EV1
178372	IQ lock EL 电动门锁	用于实心门带 24 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	左开/右开	24 x 235 x 3 mm	12 - 24 V DC	EV1
163806	IQ lock EL 电动门锁	用于实心门带 24 x 235 x 3 mm 圆形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	左开/右开	24 x 235 x 3 mm	12 - 24 V DC	EV1
157359	IQ lock EL 电动门锁	用于管框门带 22 x 285 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	左开/右开	22 x 285 x 3 mm	12 - 24 V DC	EV1
162566	IQ lock EL 电动门锁	用于管框门带 28 x 270 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	左开/右开	28 x 270 x 3 mm	12 - 24 V DC	EV1
163328	IQ lock EL 电动门锁	用于管框门带 22 x 285 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	左开/右开	22 x 285 x 3 mm	12 - 24 V DC	EV1
162567	IQ lock EL 电动门锁	用于管框门带 28 x 270 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	左开/右开	28 x 270 x 3 mm	12 - 24 V DC	EV1
157360	IQ lock EL 电动门锁	用于管框门带 22 x 285 x 3 mm 矩形面板 / 工作电压：12 - 24 V DC 输入电流： 80 mA / 24 V; 160 mA / 12V 最大输入电流（短期）： 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	左开/右开	22 x 285 x 3 mm	12 - 24 V DC	EV1

* 所展示物品的提示

上述产品的形式、类型、特性和功能（设计、尺寸、可用性、批准、标准等）可能因国家而异。如有疑问，请联系您的 GEZE 联系人或给我们发送 E-Mail .
