双扇门用自由门功能闭门器

TS 5000 E-ISM / S 具有自由门 * 带滑尺的上置闭门器系统,用于带双扇门的导轨,具有集成顺位关门控制,主动门上的自由门和被动门上的电动保持打开

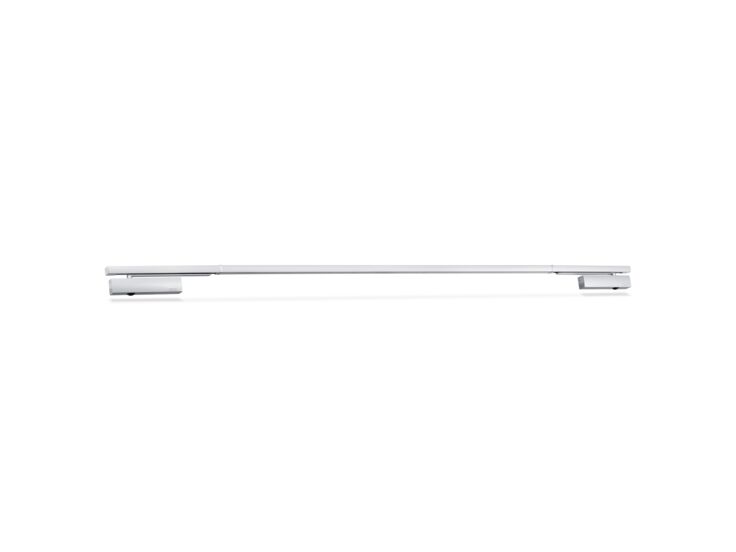

上置滑尺式闭门器系统 TS 5000 ISM 闭门器 用于双扇门,有顺闭器,有集成式开门阻尼,能够制动大力运动的门。

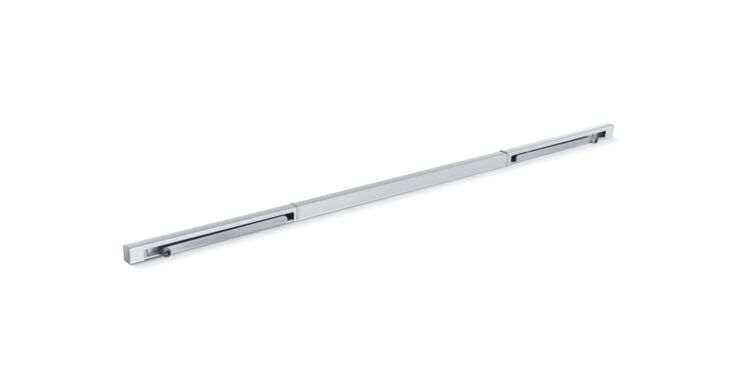

  • 由TS 5000 E Hy 3-6,TS 5000 以及 E-ISM / S导轨组成的系统,被动扇配备停门装置

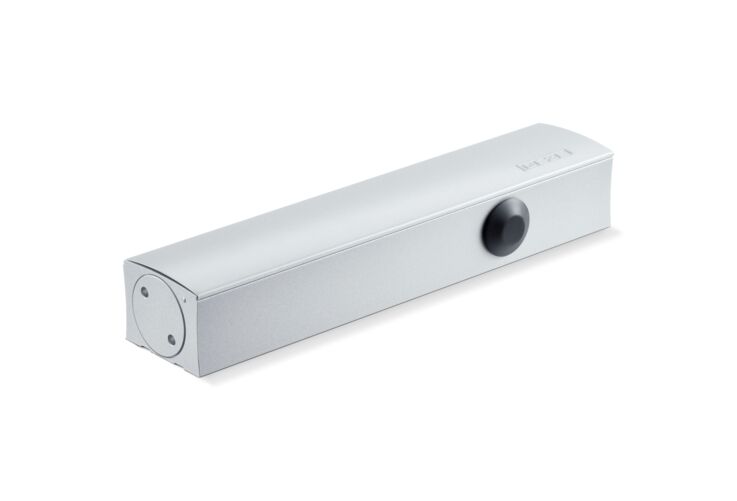

  • 被动扇配备EN2-6级闭合力的 TS 5000或配备EN3-6级闭合力的TS 5000 ECline

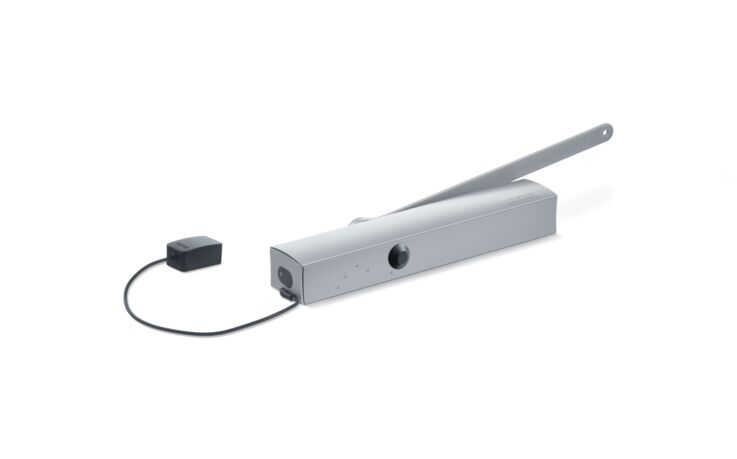

  • 主动扇配备TS 5000 E Hy(24 V),以及EN3-7 可变调节闭合力
  • 可用于左右开门,无需转换
  • 从动扇滑轨中的电控停门装置,停门范围 80°-130°
  • 闭门顺位装置使主动扇保持静止等待状态直至被动扇完全关闭
显示更多信息
  • 主动扇配备智能停门功能,可将门轻松锁在最大打开角度处
  • 配备液压闭锁装置,在临到达全闭位置前可加速闭门
  • 闭合速度可单独调节
  • 内置缓冲装置,可减慢门扇被强行推开时的速度
  • 可视化闭合力显示,便于控制设置
  • 所有功能均可从正面进行调节
联系我们

应用领域

  • 防火和防烟门
  • 单向开启左右双开门
  • 单开门,最大合页间距 2800 mm、最大门扇宽度 1400mm
  • 适用于对称门和子母门
  • 合页同侧门扇安装
  • 被动扇带内置停门装置的停门系统

产品说明书

TS 5000 E-ISM / S 具有自由门
符合 DIN 18040 标准的无障碍门,门扇宽度(最大)以毫米为单位 1400 mm
门扇宽度(最大) 1400 mm
安装方式 合页同侧门扇安装
开启角度(最大) 180 °
输入电压 24 V DC
最小合页间距 1300 mm
被动扇最小宽度 400 mm
防火门适用性
自由门区域 85 ° - 160 °
闭门力级可调 是,无级可调
关门速度可调
闭锁动作可调 是,通过阀
内置开门缓冲功能 是,液压可调式
闭门力级调节位置 正面
闭门力级可视条
停门单元 电控
主动门扇/被动门扇上的停门装置 是 / 是
停门范围 80 ° - 130 °
内置顺位功能
