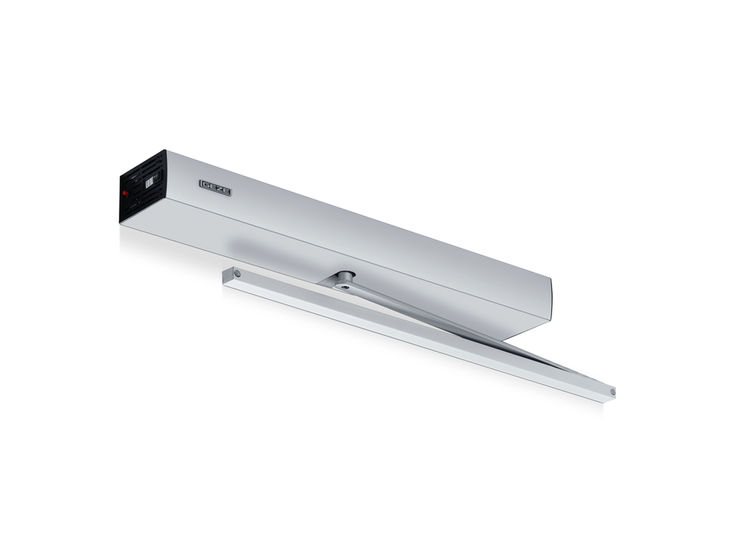

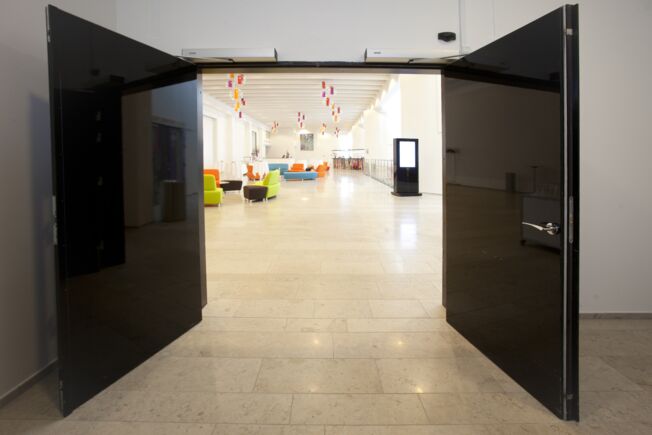

Slimdrive EMD-F 单扇平开门驱动系统 * 用于单扇防火和防烟门的机电平开门系统
- EN 4-6 级可变调节闭合力
- 启闭速度可单独调节
- 断电运行时机械锁闭操作，以及常规操作时电气自动锁闭操作——在门临近全闭位置前加速闭门
- 低能耗，门扇启闭速度更低，满足最高安全要求
- 伺服功能，手动开门时提供电动支持
- 门廊功能可控制两个连续门的启闭（联动互锁系统）
应用领域
- 防火和防烟门
- 单向开启、单扇、左右关闭的门
- 最大门扇宽度为 1400 mm或最大门扇重量为 230 kg的单向开启门
- 高进出频率的室内门和室外门
- 门扇和门框的安装
产品说明书
| Slimdrive EMD-F 单扇平开门驱动系统 | |
| 高度 | 70 mm |
| 深度 | 121 mm |
| 单扇门重（最大） | 230 kg |
| 合页间距（最小-最大）双扇 | 1500 mm - 2800 mm |
| 门扇宽度（最小-最大） | 750 mm - 1400 mm |
| 进深（最大） | 400 mm |
| 门重叠（最大） | 30 mm |
| 机组类型 | 电子机械式 |
| 开启角度（最大） | 130 ° |
| 弹簧预加载 | EN4 - EN6 |
| DIN 左开 | 是 |
| DIN 右开 | 是 |
| 搭载折臂的合页异侧门框安装 | 是 |
| 与铰链侧相对的滑尺安装门框 | 是 |
| 合页同侧带导轨的门框安装 | 是 |
| 与铰链侧的滑尺安装门扇 | 是 |
| 机械闭锁动作 | 是 |
| 电动闭锁动作 | 是 |
| 电子关门顺序控制 | 是 |
| 断开电源 | 驱动装置内的总开关 |
| 启动延迟（最大） | 20 s |
| 工作电压 | 230 V |
| 额定功率 | 230 W |
| 用于外部消耗的电源 (24 V DC) | 1000 mA |
| 使用温度： | -15 - 50 °C |
| 防护等级 | IP20 |
| 运行模式 | 关闭, 自动, 常开, 关店, 夜间 |
| 功能类型 | 全自动 |
| 自动功能 | 是 |
| 低能耗功能 | 是 |
| 伺服功能 | 是 |
| 钥匙功能 | 是 |
| 挡风门功能 | 是 |
| 障碍物检测 | 是 |
| 自动反向 | 是 |
| Push & Go | 可调节 |

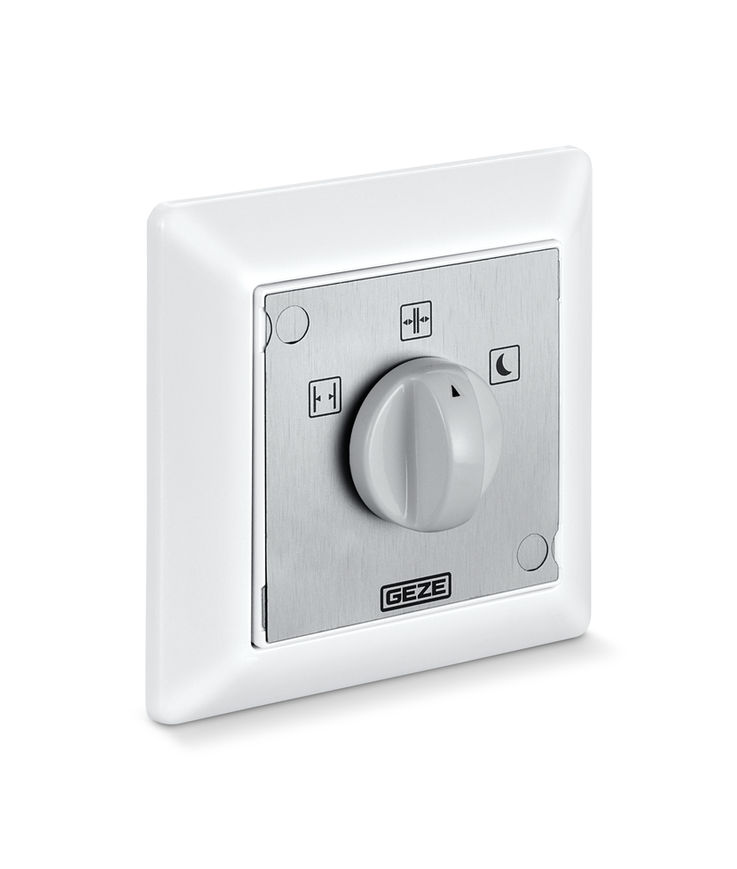

| 操作 | DPS 程序开关, 机组内置程序开关 |
| 参数设置 | GEZEconnects (PC + Bluetooth), 服务终端 ST 220 |
| 符合标准 | DIN 18263-4, DIN 18650, EN 16005 |
| 防火门适用性 | 是 |
