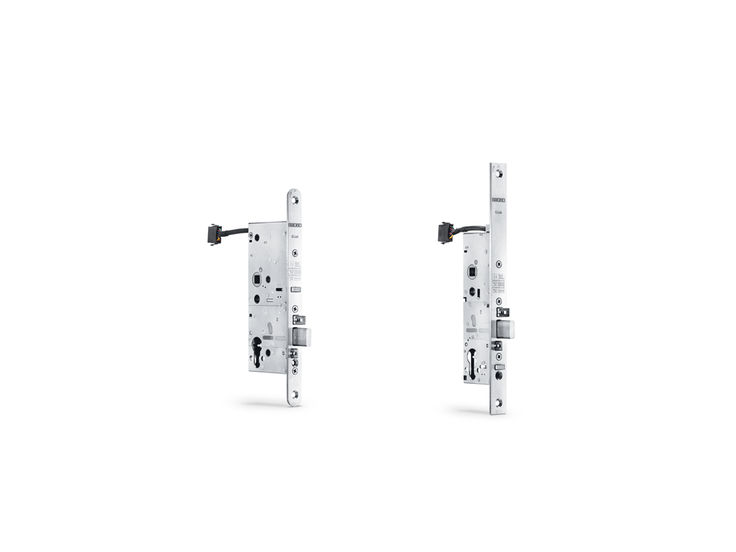

管状框架门的应急锁

IQ lock EM * 机电式执手锁，与单扇门上的出入控制系统结合使用

机械式自锁功能，确保每次门关闭时自动闭锁
逃生功能可延沿疏散方向开启（即使已锁闭）开启紧急出口
分体式十字门闩可防止锁舌锁死——即便存在侧面负荷
外部把手与锁闭机构脱离耦合
集成反馈触点，支持对门全面监控
可选配防破坏监控或锁芯触点

显示更多信息

小后挡板和小尺寸锁盒

联系我们

IQ lock EM

产品概览
说明书
下载

应用领域

单叶紧急出口和应急门
逃生和救援通道门
防火和防烟门
访问控制系统

产品说明书

	IQ lock EM
DIN 开启方向	左开/右开
使用温度：	-10 - 50 °C
电源电压	12 V DC, 24 V DC, 48 V DC
紧急功能/机械自锁	是
分开的横向闭锁（斜舌和固舌之间的间隙为 3 mm）	是
外把手，可以电气耦合	是
锁定状态的反馈触点	是
可选配防破坏监控或锁芯触点	是
激活	外部触点
能耗	24 V 时 210 mA, 12 V 时 420 mA
额定触点：	30 V / 500 mA
锁闭力	10000 N
连接电缆长度	10 m

下载

产品规格书

IQ lock EM 产品规格书 ZH (.pdf | 148 KB)

型号和附件

变体

仅显示差异

识别号	描述	距离锁定	门边距	DIN 开启方向	面板尺寸	电源电压	颜色

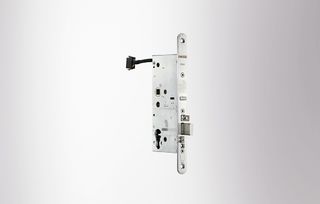

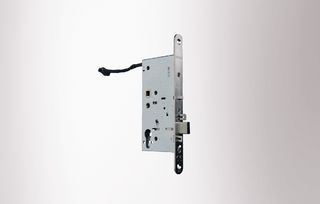

106567	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	55 mm	左开（外开）	20 x 235 x 3 mm	24 V DC	EV1

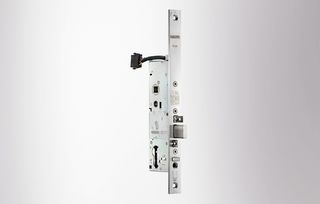

106577	适用于管型框架门，带有 24 x 270 x 3 mm 方形面板，工作电流	92 mm	35 mm	右开（外开）	24 x 270 x 3 mm	24 V DC	EV1
106578	适用于管型框架门，带有 24 x 270 x 3 mm 方形面板，工作电流	92 mm	45 mm	右开（外开）	24 x 270 x 3 mm	24 V DC	EV1
114626	用于管框门 / 270 x 24 x 3 mm 矩形面板 / 工作电压：24 V DC / 功耗：约 210 mA / 额定触点： / 最大30 V / 500 mA	94 mm	35 mm	左开（外开）	24 x 270 x 3 mm	24 V DC	EV1
106568	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	65 mm	左开（外开）	20 x 235 x 3 mm	24 V DC	EV1
114646	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	78 mm	100 mm	右开（外开）	20 x 235 x 3 mm	24 V DC	EV1
138354	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	65 mm	左开（外开）	20 x 235 x 3 mm	12 V DC	EV1
114621	用于管框门 / 270 x 24 x 3 mm 矩形面板 / 工作电压：24 V DC / 功耗：约 210 mA / 额定触点： / 最大30 V / 500 mA	94 mm	45 mm	右开（外开）	24 x 270 x 3 mm	24 V DC	EV1
106570	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	100 mm	左开（外开）	20 x 235 x 3 mm	24 V DC	EV1
114632	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	78 mm	100 mm	左开（外开）	20 x 235 x 3 mm	24 V DC	EV1
114622	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	78 mm	60 mm	右开（外开）	20 x 235 x 3 mm	24 V DC	EV1
106565	适用于管型框架门，带有 24 x 270 x 3 mm 方形面板，工作电流	92 mm	35 mm	左开（外开）	24 x 270 x 3 mm	24 V DC	EV1
138352	适用于管型框架门，带有 24 x 270 x 3 mm 方形面板，工作电流	92 mm	35 mm	左开（外开）	24 x 270 x 3 mm	12 V DC	EV1
115023	适用于管型框架门，带有 24 x 270 x 3 mm 方形面板，工作电流	92 mm	40 mm	左开（外开）	24 x 270 x 3 mm	24 V DC	EV1
138351	适用于管型框架门，带有 24 x 270 x 3 mm 方形面板，工作电流	92 mm	35 mm	右开（外开）	24 x 270 x 3 mm	12 V DC	EV1
114619	用于管框门 / 270 x 24 x 3 mm 矩形面板 / 工作电压：24 V DC / 功耗：约 210 mA / 额定触点： / 最大30 V / 500 mA	94 mm	35 mm	右开（外开）	24 x 270 x 3 mm	24 V DC	EV1
138353	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	65 mm	右开（外开）	20 x 235 x 3 mm	12 V DC	EV1
115022	适用于管型框架门，带有 24 x 270 x 3 mm 方形面板，工作电流	92 mm	40 mm	右开（外开）	24 x 270 x 3 mm	24 V DC	EV1
106566	适用于管型框架门，带有 24 x 270 x 3 mm 方形面板，工作电流	92 mm	45 mm	左开（外开）	24 x 270 x 3 mm	24 V DC	EV1
106580	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	65 mm	右开（外开）	20 x 235 x 3 mm	24 V DC	EV1
106569	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	80 mm	左开（外开）	20 x 235 x 3 mm	24 V DC	EV1
106582	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	100 mm	右开（外开）	20 x 235 x 3 mm	24 V DC	EV1
106581	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	80 mm	右开（外开）	20 x 235 x 3 mm	24 V DC	EV1
106579	用于实心门，带有 20 x 235 x 3 mm 圆形面板，工作电流	72 mm	55 mm	右开（外开）	20 x 235 x 3 mm	24 V DC	EV1

* 所展示物品的提示

上述产品的形式、类型、特性和功能（设计、尺寸、可用性、批准、标准等）可能因国家而异。如有疑问，请联系您的 GEZE 联系人或给我们发送 E-Mail .
